Teräslanganjohtimen vaihto

Tarvittavat työkalut:

Langanjohtimen poistaminen ja asettaminen

Visuaaliset yksityiskohdat voivat vaihdella eri hitsauspoltinmalleissa. Menetelmä on sama kaasu- ja vesijäähdytteisille hitsauspolttimille.

1.

Suorista hitsauspolttimen kaapeli.

2.

Poista langanjohtimen holkkimutteri kaapelin langansyöttölaitteen puoleisesta päästä.

3.

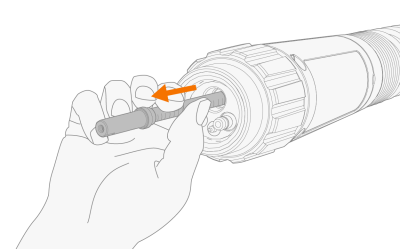

Poista vanha langanjohdin kaapelista.

Jos aiot vielä myöhemmin käyttää samaa langanjohdinta uudelleen, käsittele sitä huolella, jotta se ei vahingoitu.

4.

Syötä uutta langanjohdinta kaapelin sisään, kunnes se pysähtyy polttimen kaulan päähän.

Teräslanganjohtimen polttimen puoleisessa päässä on kuorittu terässpiraaliosa (*). Langanjohdin asennetaan pidempi kuorittu osa edellä.

Varmistaaksesi, että langanjohdin on oikealla paikallaan, irrota hitsauspolttimen virtasuutin väliaikaisesti. Lisätietoja virtasuuttimesta on kohdissa Tietoja laitteesta ja Hitsauspolttimen kokoaminen.

5.

Aseta holkkimutteri langanjohtimen viereen mitaksi. (Älä asenna holkkimutteria paikalleen tässä vaiheessa.)

6.

Katkaise langanjohdin sivuleikkureilla holkkimutterin pään tasalle.

7.

Viilaa langanjohtimen pää.

Älä jätä langanjohtimen päähän karkeita tai teräviä reunoja, jotka saattaisivat vahingoittaa lisäainelankaa.

8.

Kuori langanjohtimen päätä noin 10...20 mm.

9.

Aseta kiristinkartio langanjohtimen päälle ja työnnä se paikalleen. Varmista, että langanjohdin menee kiristinkartion kärkeen asti.

10.

Aseta holkkimutteri langanjohtimen päälle ja kiristä se 5 Nm:n kiristysmomentilla.
