Configuração do interruptor do gatilho (GX série 5) – W015263 desde 10/2020

Esta instrução se aplica às placas de circuito W015263 do interruptor do gatilho série 5 com a identificação da versão R04 (10/2020) ou mais recente. Consulte a etiqueta na placa de circuito para obter informações sobre a versão:

As pistolas de soldagem Flexlite GX série 5 foram projetadas e configuradas por padrão para os equipamentos Kemppi Fastmig, Pro e Kempact (desde a placa de circuito do interruptor de gatilho versão R04 [10/2020]). A configuração secundária do interruptor do gatilho fornece suporte geral também a outros equipamentos de soldagem que não sejam da Kemppi além dos mencionados acima. Use esta opção com cuidado.

Diagrama de configurações:

Primária (padrão)		Secundária
ON	ON	ON	ON
1	2	1	2
- Kemppi Fastmig - Kempact Pulse - Kemppi Pro		- Kempact Classic - Fitweld - X3 MIG Welder - Kempact RA - Outros não Kemppi

Ferramentas necessárias:

TX6

Para alterar a configuração:

1.

Solte o interruptor do gatilho Consulte Substituição do interruptor do gatilho para obter instruções mais detalhadas.

2.

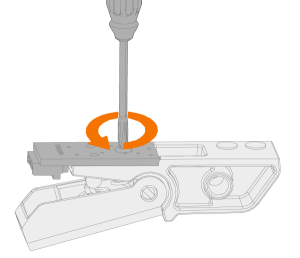

Solte o pequeno parafuso que fixa a placa de circuito do interruptor do gatilho e remova-a.

3.

Coloque as duas chaves DIP na placa de circuito na posição correta (consulte o diagrama de configuração acima).

4.

Remonte e redefina o interruptor do gatilho Consulte Substituição do interruptor do gatilho para obter instruções mais detalhadas.
