Substituição do interruptor do gatilho

Em uso normal, a substituição do interruptor do gatilho não é uma tarefa frequente. Porém, a remoção temporária do interruptor do gatilho pode ser necessária, por exemplo, durante o uso de uma pistola de soldagem Flexlite GX série 5 com outros equipamentos que não sejam o Kemppi Fastmig.

Ferramentas necessárias:

TX20

1.

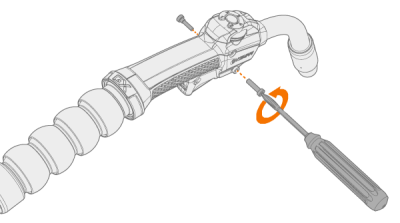

Remova os parafusos que fixam o interruptor do gatilho no lugar.

2.

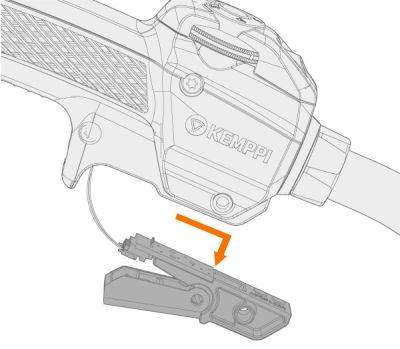

Deslize o interruptor do gatilho levemente para a frente (na direção da extremidade de soldagem da pistola) e puxe-o para fora.

Não use força excessiva, o interruptor do gatilho ainda está conectado à fiação por baixo.

3.

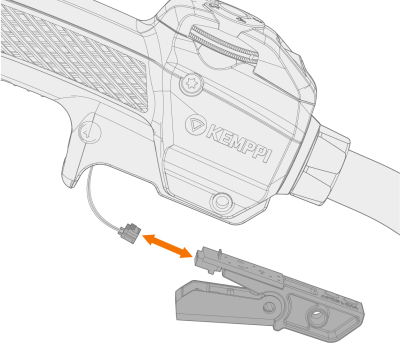

Desconecte o conector da fiação do interruptor.

4.

Para reinstalar o gatilho ou instalar um gatilho substituto, repita as etapas anteriores no sentido inverso.

Tenha cuidado ao encaixar o conector da fiação. Alinhamento incorreto ou muita força podem danificar os pinos do conector.
