Budowa uchwytu

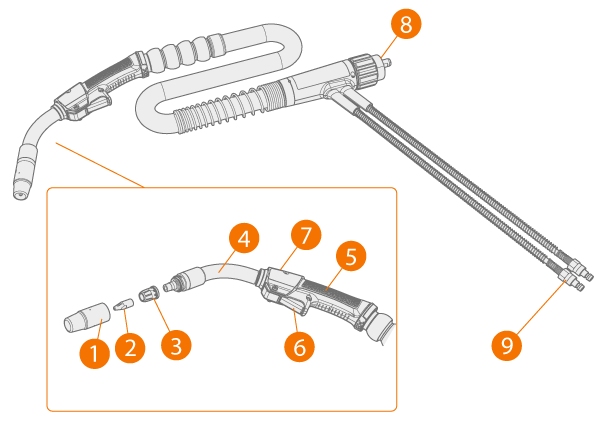

Budowa uchwytu spawalniczego Flexlite GX MIG:

Wygląd poszczególnych elementów może różnic się zależnie od konkretnego modelu uchwytu Flexlite GX.

1.

Dysza gazowa

2.

Końcówka prądowa

3.

Adapter końcówki prądowej / dyfuzor gazu

4.

Szyjka

5.

Rękojeść

6.

Wyłącznik

7.

Zaślepka ochronna

>>  Zakrywa rączkę uchwytu, gdy nie jest używane zdalne sterowanie montowane na uchwycie (modele Flexlite GX serii 5 i 8). Więcej informacji na temat zdalnego sterowania montowanego na uchwycie: Podłączanie zdalnego sterowania montowanego na uchwycie.

>>  Niedostępna w modelach Flexlite GX serii 3.

8.

Złącze uchwytu

9.

Złącza doprowadzania i odprowadzania płynu chłodzącego

>>  Dotyczy tylko uchwytów chłodzonych cieczą.

10.

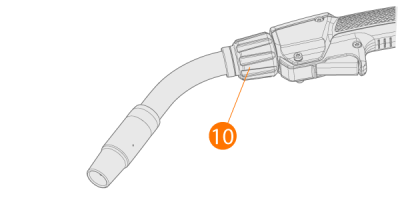

Zacisk szyjki

>>  Dotyczy tylko uchwytów z wymienną szyjką.

11.

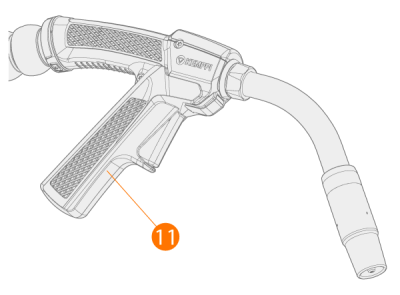

Dodatkowy uchwyt pistoletowy



Identyfikacja urządzenia Kod QR Informacje o urządzeniu lub odnośnik do strony internetowej z takimi informacjami można wyświetlić po zeskanowaniu kodu QR na urządzeniu. Kod QR można zeskanować aparatem telefonu komórkowego lub specjalną aplikacją do kodów QR.
