Technische gegevens: Flexlite GX 300A/400A/420A (watergekoeld)

Flexlite GX		403W / 405W	405WS	428W	428WS
Kenmerk		Waarde
Lasproces		MIG/MAG	MIG/MAG	MIG/MAG	MIG/MAG
Draadmondstuk		M10x1	M10x1	M10x1	M10x1
Geleidingsmethode		Handmatig	Handmatig	Handmatig	Handmatig
Type koeling		Vloeistof	Vloeistof	Vloeistof	Vloeistof
Koelvloeistof max. druk (bar)		5	5	5	5
Min. koelvermogen bij 1 l/min * (kW)		0,9	0,9	-	-
Min. koelvermogen bij 1,6 l/min * (kW)		-	-	1,9	1,9
Min. stroomsnelheid (l/min)		1	1	1,6	1,6
Soort verbinding		Euro	Euro	Kemppi	Kemppi
Draaddiameters (mm)		0,8 ... 1,6	1,0 ... 1,6	0,8 ... 1,6	1,2 ... 1,6
Belastbaarheid:
	35% / Ar + 18% CO₂	-	-	-	-
	60% / Ar + 18% CO₂	-	-	-	-
	100% / Ar + 18% CO₂	400 A	300 A	420 A	300 A
	35% / CO₂	-	-	-	-
	60% / CO₂	-	-	-	-
	100% / CO₂	-	-	-	-
	Gasstroom (l/min) in belastbaarheidstest	20	20	20	20
	Draaddiameter in belastbaarheidstest	1,6	1,6	1,6	1,6
	Uitsteeklengte in belastbaarheidstest	22	22	22	22
Diameters lasdraad (mm):
	Fe	0,8 ... 1,6	-	0,8 ... 1,6	-
	Fe-MC/FC	0,9 ... 1,6	-	0,9 ... 1,6	-
	Rvs	0,8 ... 1,6	1,0 ... 1,2	0,8 ... 1,6	1,2 ... 1,6
	Ss-MC/FC	0,9 ... 1,6	-	0,9 ... 1,6	-
	Al	0,8 ... 1,6	1,2 ... 1,6	0,8 ... 1,6	1,2 ... 1,6
Bedrijfstemperatuurbereik		-20 °C … +40 °C	-20 °C … +40 °C	-20 °C … +40 °C	-20 °C … +40 °C
Opslagtemperatuur		-40 °C … +60 °C	-40 °C … +60 °C	-40 °C … +60 °C	-40 °C … +60 °C
Pistoolhandgreep		Ja	Ja	Ja	Ja
Draaibare zwanenhals		Nee	Nee	Nee	Nee
Verwisselbare zwanenhals		Nee	Nee	Nee	Nee
Afmetingen zwanenhals:
	Lengte x (mm) (zie onderstaande afbeelding)	134	134	132 / 232	132
	Hoogte y (mm) (zie onderstaande afbeelding)	100	100	104	104
	Hoek hals ɑ (°) (zie onderstaande afbeelding)	48	48	50	50
Normen		IEC 60974-7	IEC 60974-7	IEC 60974-7	IEC 60974-7
Lengte laspistool (m)		3,5 / 5	6 / 8	3,5 / 5	8

* Gemeten met de langste beschikbare pistoollengte.

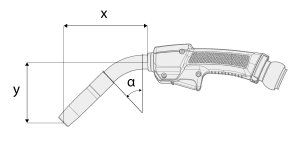

Afmetingen zwanenhals, W-modellen:
