Kytkimen asetus (GX 5-sarja) – W022322

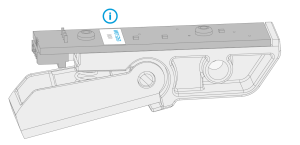

Tämä ohje koskee 5-sarjan kytkimen W022322-piirikortteja. Tarkista versiotieto piirikortin tarrasta:

Oletusarvoisesti 5-sarjan Flexlite GX -hitsauspistoolit on suunniteltu ja asetettu toimimaan Kempin Fastmig, PRO ja Kempact Pulse -hitsauslaitteistojen kanssa (W022322-liipaisinpiirikortti). Toissijainen kytkimen asetus antaa perustuen myös muille kuin edellä mainituille Kempin hitsauslaitteistoille. Käytä tätä vaihtoehtoa harkiten.

Asetuskaavio:

D1: Ensisijainen (oletus)		D2: Toissijainen
ON	ON	ON	ON
1	2	1	2
- Kemppi Fastmig - Kempact Pulse - Kemppi Pro		- Kempact Classic - Fitweld - X3 MIG Welder - Kempact RA - Muu kuin Kemppi

Tarvittavat työkalut:

TX6

Asetuksen muuttamiseksi:

1.

Irrota kytkin. Katso tarkemmat ohjeet kohdasta Kytkimen vaihto.

2.

Aseta piirikortilla olevat kaksi dippikytkintä haluttuun asentoon (katso asetuskaavio yllä).

3.

Kokoa ja asenna kytkin takaisin paikalleen. Katso tarkemmat ohjeet kohdasta Kytkimen vaihto.
