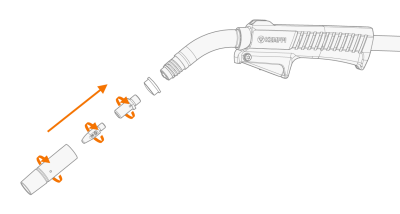

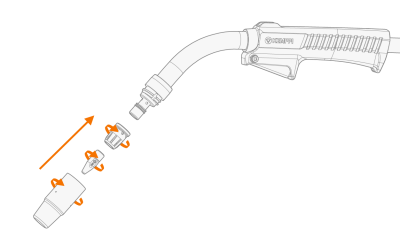

Hitsauspistoolin kokoaminen

Lisätietoja osien valinnasta on kohdassa Osien valinta.

Tarvittavat työkalut:

8mm / 12mm

1.

Flexlite GC 253G ja GC 223 GMM: Insert the isolation ring in place.

2.

Aseta virtasuuttimen pidin paikalleen ja kiristä se hyvin. Flexlite GC 253G:n ja GC 223 GMM:n kohdalla, käytä kiristämiseen jakoavainta.

Pidin on kiristettävä huolellisesti, jotta virtasuutin pysyy tiukasti kiinni pistoolissa.

3.

Aseta virtasuutin paikalleen ja kiristä se jakoavaimella.

4.

Aseta kaasusuutin paikalleen ja kiristä se hyvin käsin.
