安装焊丝 (R500 WF HD EUR+)

本节介绍如何在 R500 Wire Feeder HD EUR+上安装填充焊丝。有关送丝机部件说明，请参阅R500 Wire Feeder HD EUR+和Wire feed mechanism。

在安装焊丝之前，先将焊枪安装到送丝机。

更换焊丝时，请先从焊枪和送丝装置上取下剩余的填充焊丝。

务必确保送丝轮适用于相关焊丝（直径和材料）。另请参见送丝机耗材。

1.

松开填充焊丝末端，切除变形部分，使末端变直。

如果使用焊丝盘轴，则确保松开时填充焊丝不会从焊丝盘轴上散开。

2.

修整焊丝头使其变得平滑。

焊丝头的锋利边缘可能会损坏送丝导管。

3.

引导填充焊丝穿过焊丝卷筒和送丝机之间的焊丝导管。

4.

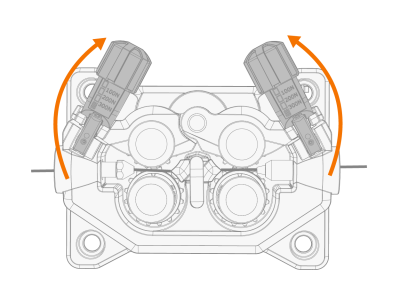

释放压力手柄。

5.

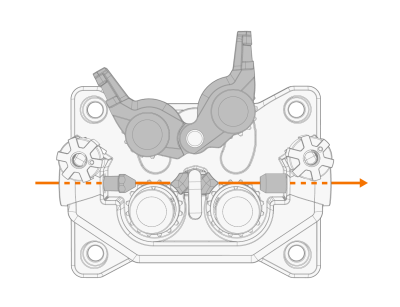

将填充焊丝从进口导管和中间导管引导至出口导管中，后者会把填充焊丝送入焊枪。

6.

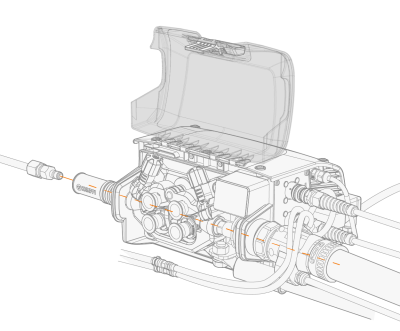

用手将填充焊丝推过欧式接头。

7.

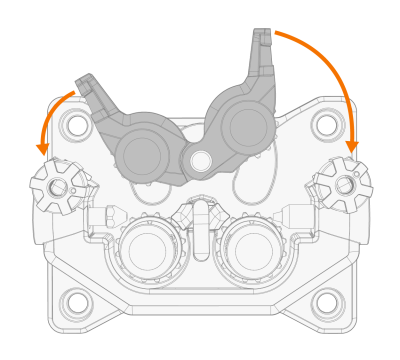

关闭压轮锁定臂。

8.

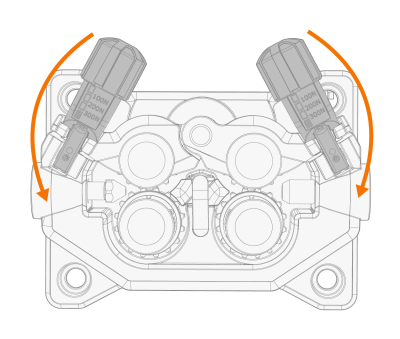

关闭压力手柄。

9.

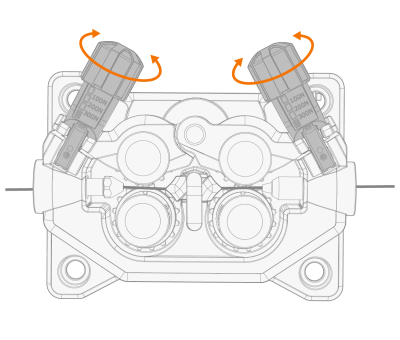

使用压力调节轮调节送丝轮的压力。一对送丝轮的压力应相等。

压柄上的刻度尺表示施加到送丝轮上的压力。根据下表调节送丝轮的压力。

焊丝	送丝轮外形	焊丝直径 (mm)	调节 (x100N)
实芯铁/不锈钢	V 型槽	0.8−1.0	1.5−2.0
		≥ 1.2	2.0−2.5
金属和药芯	V 型槽，带滚花	≥ 1.2	1.0−2.0
自保护（无气）	V 型槽，带滚花	≥ 1.6	2.0−3.0
铝	U 型槽	1.0	0.5−1.0
		1.2	1.0−1.5
		1.4	1.5−2.0
		≥ 1.6	2.0−2.5



压力过大会压平焊丝，并损坏焊丝镀层或药芯。压力过大还会导致不必要的送丝轮磨损和增加变速箱负荷。

10.

按下向前冷送丝按钮，将填充焊丝推入焊枪中。当焊丝到达焊枪导电嘴时停止。
