R500 Wire Feeder HD EUR+
本节介绍 R500 Wire Feeder HD EUR+ 的结构。

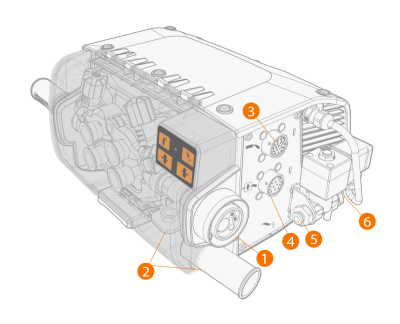

R500 Wire Feeder HD EUR+，正面
| 1. | 用于焊枪连接的欧式接头 |
| 2. | 正 (+) 焊接电流电缆连接器和焊接电流电缆的保护套 |
| 3. | 机器人焊接焊枪控制电缆接头 |
| 4. | 推拉焊枪控制电缆接头 |
| 5. | 压缩空气阀，出口接头（仅用于焊枪清洁） |
| 6. | 压缩空气阀，入口接头（仅用于焊枪清洁） |

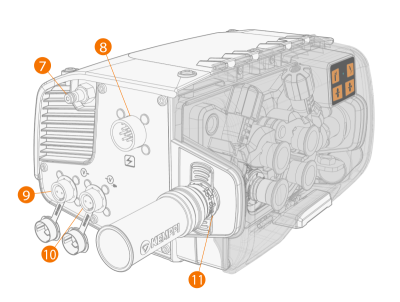

R500 Wire Feeder HD EUR+，背面
| 7. | 保护气管接头 |
| 8. | 送丝机控制电缆接头 |
| 9. | 中继线的弧压反馈线接头（WiseThin+ 和 WiseRoot+ 工艺所需） |
| 10. | 工件的弧压反馈线接头（WiseThin+ 和 WiseRoot+ 工艺所需） |
| 11. | 焊丝导管接头 |
>>在焊丝导管接头中，请务必使用绝缘套管（随送丝机一起提供）。

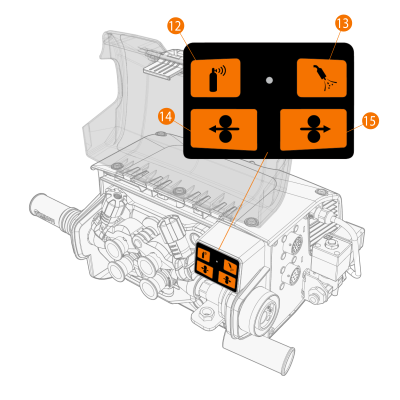

R500 Wire Feeder HD EUR+, 顶部
| 12. | 气体检测按钮 |
| 13. | 压缩空气按钮 |
| 14. | 回抽丝按钮 |
>>回抽填充焊丝（电弧熄灭时）
| 15. | 冷送丝按钮 |
>>送出填充焊丝（在电弧熄灭时）。
