将RA50 4R辅助送丝机连接到焊接系统（可选）

将辅助送丝机连接到AX MIG Welder焊接系统还需要一个额外的分流器适配器和控制电缆。有关安装附件的信息，请访问Kemppi.com或联系当地的 Kemppi 经销商。

有关连接器位置的信息，请参阅Robot Connectivity Module (RCM)和RA50 4R辅助送丝机（可选）。

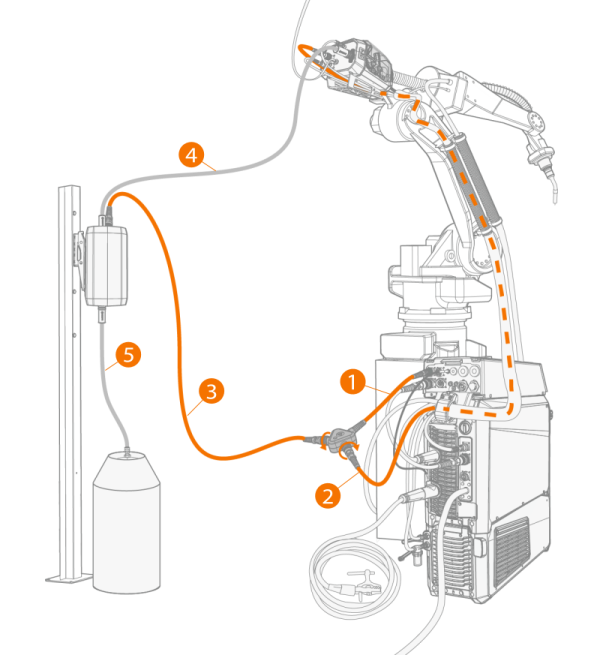

1.

将分线器适配器的控制电缆连接到RCM的控制电缆接头。

2.

将送丝机控制电缆连接到分线器适配器接头和主送丝机控制电缆接头。

3.

将附加控制电缆连接到分线器适配器的接头和辅助送丝机的控制电缆接头。

4.

将焊丝导管连接到主送丝机的焊丝导管接头和辅助送丝机的焊丝导管接头。

>>在焊丝导管接头中，请务必使用绝缘套管（随送丝机一起提供）。

5.

将焊丝导管连接到辅助送丝机的焊丝导管接头和焊丝盘上。
