连接送丝机的电缆 (R500)

有关送丝机接头描述及其位置，请参见 R500 送丝机。

接头型号具有特定变型。

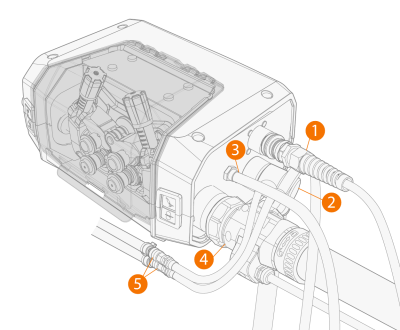

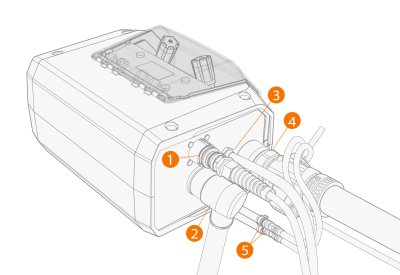

前

1.

将焊枪辅助设备控制电缆 (1) 连接到外围接头。

2.

将焊接电流电缆 (2) 连接到正极 (+) 接头，并使用合适的工具将其拧紧。

3.

R500 Wire Feeder EUR+：要使用压缩空气清洁焊枪，请将压缩空气软管 (3) 连接到出口接头。

4.

将焊枪接头 (4) 推入欧式接头中，并用手拧紧枪环。

5.

如果您有可选的水箱，请连接冷却液软管 (5)。

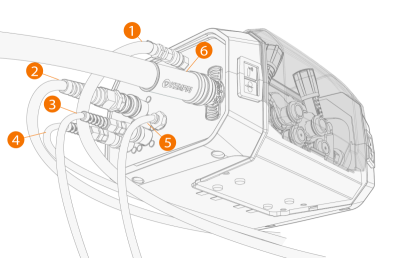

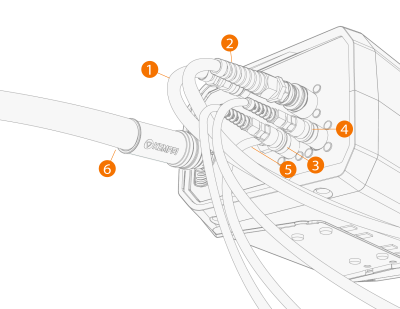

后



1.

将保护气管 (1) 推向接头，使其锁定。

2.

将送丝机控制电缆 (2) 连接到接头。

3.

R500 Wire Feeder EUR+：要使用 WiseThin+ 或 WiseRoot+ 工艺，请将弧压反馈线从工件 (3) 连接到接头。

4.

R500 Wire Feeder EUR+：要使用 WiseThin+ 或 WiseRoot+ 工艺，请将弧压反馈线从电源（仅限 X5 Pulse+ 电源）连接到接头 (4)。

5.

R500 Wire Feeder EUR+：要使用压缩空气清洁焊枪，请将压缩空气软管 (5) 连接到入口接头。

6.

将焊丝导管 (6) 连接到接头。

>>在焊丝导管接头中，请务必使用绝缘套管（随送丝机一起提供）。
