R500 送丝机

本节介绍 R500 送丝机的结构。

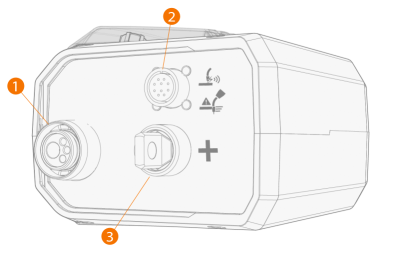

R500 Wire Feeder EUR，正面

1.

用于焊接电缆连接的欧式接头

2.

焊枪配套产品外围接头

3.

焊接电流电缆接头，正极 (+) 接头

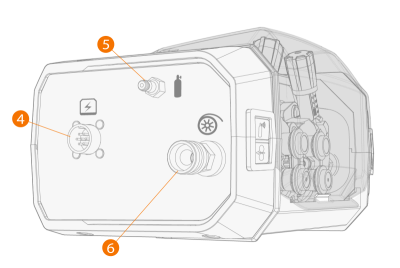

R500 Wire Feeder EUR，背面

4.

控制电缆接头

5.

保护气管接头

6.

焊丝导管接头

>>在焊丝导管接头中，请务必使用绝缘套管（随送丝机一起提供）。

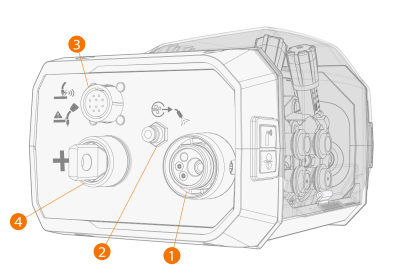

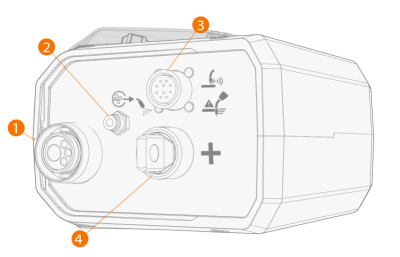

R500 Wire Feeder EUR+，正面

R500 Wire Feeder EUR+	R500 Wire Feeder RH EUR+

1.

用于焊接电缆连接的欧式接头

2.

压缩空气出口连接（仅用于焊枪清洁）

3.

焊枪配套产品外围接头

4.

焊接电流电缆接头，正极 (+) 接头。

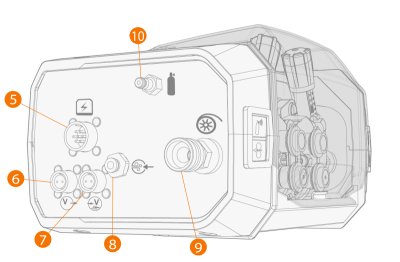

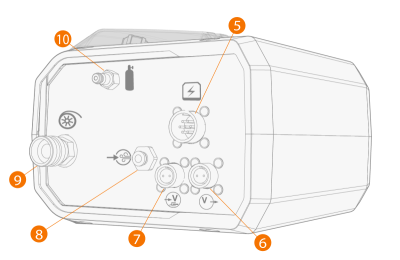

R500 Wire Feeder EUR+，背面

R500 Wire Feeder EUR+	R500 Wire Feeder RH EUR+

5.

控制电缆接头

6.

中继线的弧压反馈线接头（WiseThin+ 和 WiseRoot+ 工艺所需）

7.

工件的弧压反馈线接头（WiseThin+ 和 WiseRoot+ 工艺所需）

8.

压缩空气入口连接（仅用于焊枪清洁）

9.

焊丝导管接头

>>在焊丝导管接头中，请务必使用绝缘套管（随送丝机一起提供）。

10.

保护气管接头。

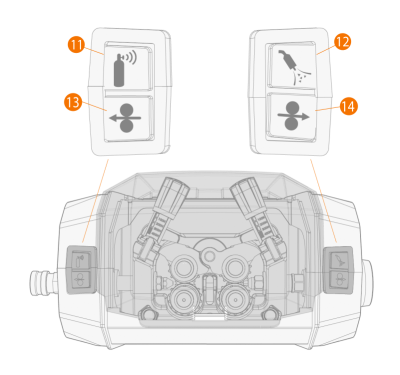

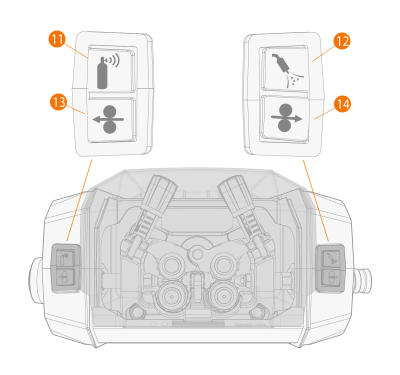

R500 Wire Feeder EUR/EUR+, 顶部

R500 Wire Feeder EUR/EUR+	R500 Wire Feeder RH EUR+

11.

气体检测按钮

12.

压缩空气按钮（仅可用于 R500 Wire Feeder EUR+）

13.

回抽丝按钮

>>回抽填充焊丝（电弧熄灭时）

14.

冷送丝按钮

>>送出填充焊丝（在电弧熄灭时）。
