连接电缆至R500 WF HD EUR+

本节介绍如何将电缆连接至 R500 Wire Feeder HD EUR+。

有关送丝机接头描述及其位置，请参见 R500 Wire Feeder HD EUR+。

前

连接焊接电流电缆：

1.

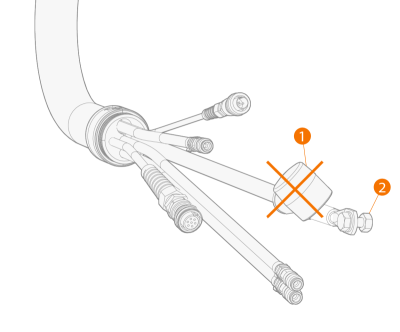

从焊接电流电缆上取下保护帽 (1) 和固定螺栓 (2)。保留固定螺栓以备后用。

2.

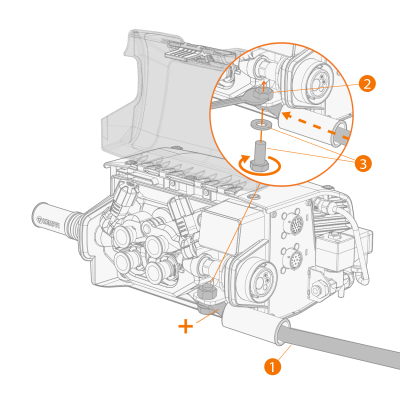

将焊接电流电缆穿过保护套筒 (1)，用电缆的固定螺栓和垫圈 (3) 将电缆固定在固定螺母 (2) 上。

拧紧螺栓时用扳手夹住固定螺母，以防内部紧固件松动。

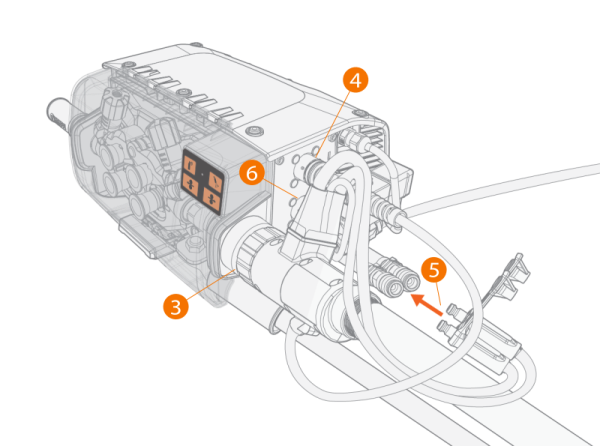

连接焊枪：

3.

将焊枪接头 (3) 推到欧式接头上，用手拧紧套环。

4.

焊枪：将控制电缆 (4) 连接到接头。

5.

如果您有可选的水箱，请连接冷却液软管 (5)。

6.

推拉式焊枪：将控制电缆 (6) 连接到接头。

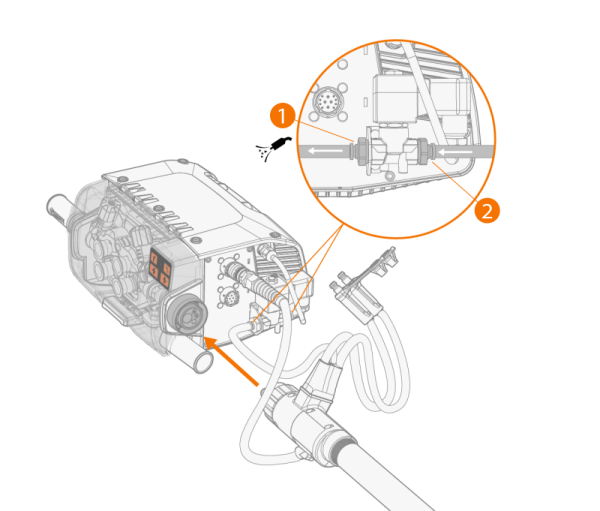

要使用压缩空气清洗焊枪，请将焊接电缆的压缩空气软管连接到出气口接头 (1)，并将压缩空气供应连接到吹气阀的进气口接头 (2)。

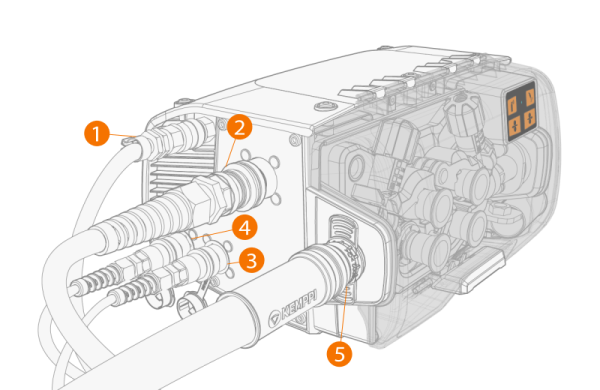

后

1.

将保护气管 (1) 推向接头，使其锁定。

2.

将送丝机控制电缆 (2) 连接到接头。

3.

要使用 WiseThin+ 或 WiseRoot+ 工艺，请将弧压反馈线从工件 (3) 连接到接头。

4.

要使用 WiseThin+ 或 WiseRoot+ 工艺，请将弧压反馈线从电源（仅限 X5 Pulse+ 电源）连接到接头 (4)。

5.

将焊丝导管 (5) 与接头连接，使其锁紧。

>>在焊丝导管接头中，请务必使用绝缘套管（随送丝机一起提供）。
