Installera utrustning på stativ (tillval)

Svetsutrustningen kan installeras med eller utan kylenheten på ett stativ eller ett 4-hjuligt underrede (finns som tillbehör). Principen för installation av utrustningen är densamma i båda.

För mer information om anslutningsgränssnitt och installation av strömkällan på kylenheten, se Intallation av kylenhet (tillval).

Verktyg som krävs:

1.

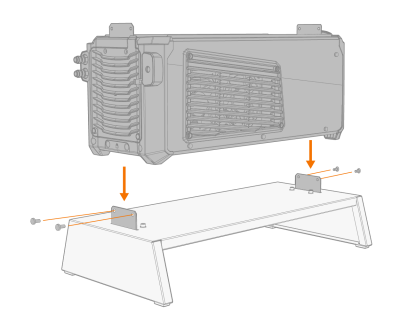

Installera kylenheten på stativet så att fästplattorna passas in och hamnar i sina uttag. Fäst kylenheten på stativet med två skruvar framtill (M5x12) och två skruvar baktill (M5x12).

2.

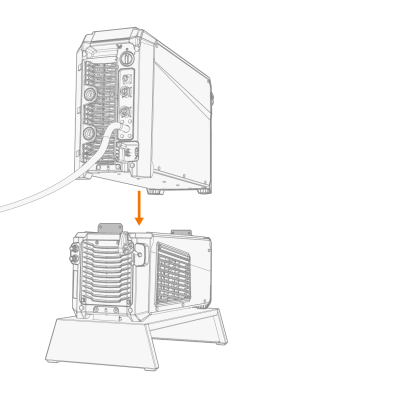

Installera strömkällan ovanpå kylenheten och fäst ihop enheterna med två skruvar framtill och två skruvar baktill. Se Intallation av kylenhet (tillval) för information om installation.

För installation av RCM ovanpå strömkällan, se Installera RCM på strömkällan (tillval).
