Ansluta kablar till trådmatarverket (R500)

För beskrivning och placering av trådmatarverkets kontakter, se R500 Trådmatarverk.

Modellspecifika variationer förekommer i kontakterna.

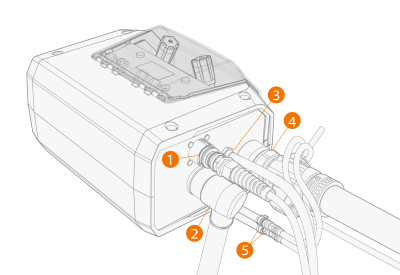

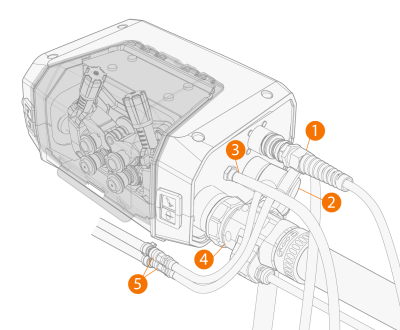

Framsida

1.

Anslut styrkabeln för svetspistolens extrautrustning (1) till kringutrustningskontakten.

2.

Anslut svetsströmkabeln (2) till pluskontakten (+) och dra åt den med ett lämpligt verktyg.

3.

R500 Wire Feeder EUR+: För rengöring av svetspistol med tryckluft, anslut tryckluftsslangen (3) till utloppsanslutningen.

4.

Tryck fast svetspistolens anslutning (4) på euro-kopplingen och dra åt hylsan för hand.

5.

Om den valfria kylenheten är installerad, anslut kylvätskeslangarna (5).

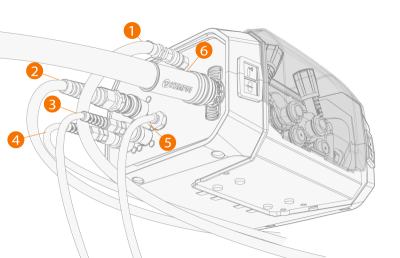

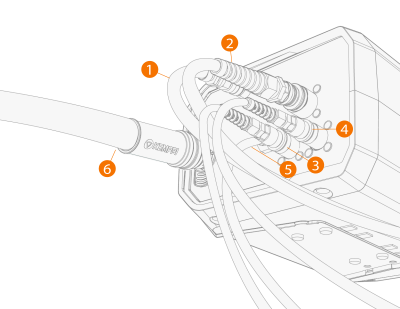

Baksida



1.

Tryck fast skyddsgasslangen (1) på anslutningen så att den låses fast.

2.

Anslut trådmatarverkets styrkabel (2) till anslutningen.

3.

R500 Wire Feeder EUR+: Vid användning av WiseThin+ eller WiseRoot+, koppla den spänningsavkännande kabeln från arbetsstycket (3) till anslutningen.

4.

R500 Wire Feeder EUR+: Vid användning av WiseThin+- eller WiseRoot+, koppla den spänningsavkännande kabeln från strömkällan (endast strömkällor av typen X5 Pulse+) till anslutningen (4).

5.

R500 Wire Feeder EUR+: För rengöring av svetspistol med tryckluft, anslut tryckluftsslangen (5) till inloppsanslutningen.

6.

Anslut trådledaren (6) till anslutningen.

>>  Använd alltid den isoleringshylsa (levereras med trådmatarverket) i trådledaranslutningen.
