R500 Trådmatarverk
Detta avsnitt beskriver strukturen hos R500 trådmatarverk.

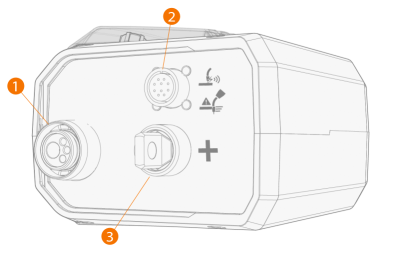

R500 Wire Feeder EUR, framsida
|
1.
|
Euro-koppling för anslutning av svetsledare |
|
2.
|
Kringutrustningskontakt för hjälpprodukter till svetspistolen |
|
3.
|
Svetsströmkabelns pluskontakt (+) |

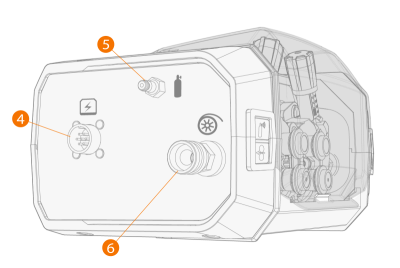

R500 Wire Feeder EUR, baksida
|
4.
|
Anslutning för manöverkabel |
|
5.
|
Anslutning för skyddsgasslang |
>> Använd alltid den isoleringshylsa (levereras med trådmatarverket) i trådledaranslutningen.

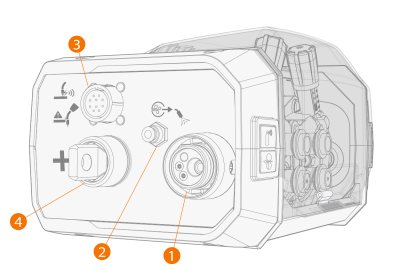

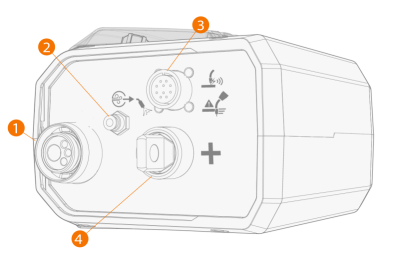

R500 Wire Feeder EUR+, framsida
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Euro-koppling för anslutning av svetsledare |
|
2.
|
Anslutning för tryckluftsutlopp (endast för rengöring av svetspistol) |
|
3.
|
Kringutrustningskontakt för hjälpprodukter till svetspistolen |
|
4.
|
Svetsströmkabelns pluskontakt (+). |

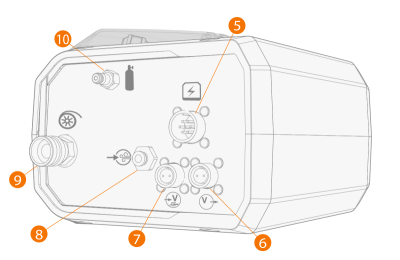

R500 Wire Feeder EUR+, baksida
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Anslutning för manöverkabel |
|
6.
|
Kontakt till spänningsavkännande kabel för mellanledare (krävs för processerna WiseThin+ och WiseRoot+) |
|
7.
|
Kontakt till spänningsavkännande kabel för arbetsstycke (krävs för processerna WiseThin+ och WiseRoot+) |
|
8.
|
Ingångsanslutning för tryckluft (endast för rengöring av svetspistol) |
>> Använd alltid den isoleringshylsa (levereras med trådmatarverket) i trådledaranslutningen.
|
10.
|
Koppling för skyddsgasslang. |

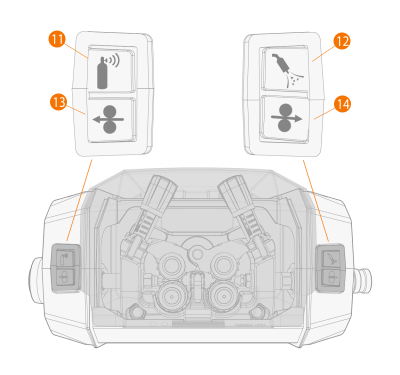

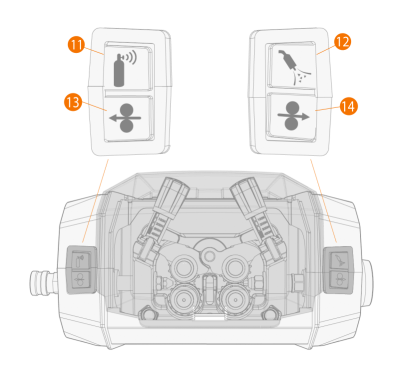

R500 Wire Feeder EUR/EUR+, uppifrån
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
12.
|
Knappen Renblåsning (kan användas i R500 Wire Feeder EUR+) |
|
13.
|
Trådmatning bakåt-knapp |
>> Driver tillsatsmaterialet bakåt (ljusbågen avstängd)
|
14.
|
Trådmatning framåt-knapp |
>> Matar tråd/rörelektroden framåt (med ljusbågen släckt).
