Instalação do equipamento na base (opcional)

O equipamento de soldagem pode ser instalado com ou sem unidade de arrefecimento em uma base ou em subtransporte com quatro rodízios (disponível como acessório). O princípio de instalação do equipamento é o mesmo para ambos.

Para obter mais informações sobre a interface de conexão e a instalação da fonte de alimentação na parte superior da unidade de arrefecimento, consulte Instalação da unidade de resfriamento (opcional).

Ferramentas necessárias:

1.

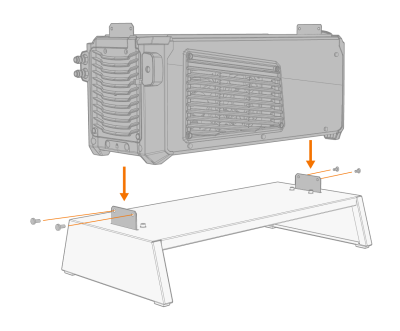

Instale a unidade de arrefecimento na base de modo que as chapas de fixação se alinhem e entrem em seus slots. Fixe a unidade de arrefecimento à base com dois parafusos (M5x12) na frente e dois parafusos (M5x12) na parte traseira.

2.

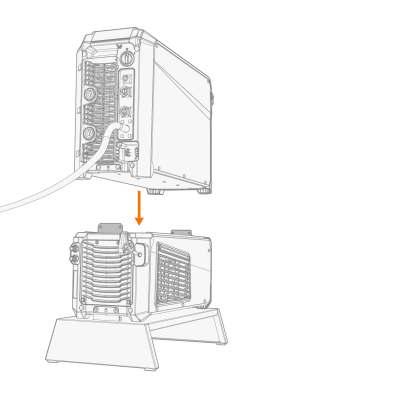

Instale a fonte de alimentação na parte superior da unidade de arrefecimento e fixe as unidades juntas com dois parafusos na frente e dois parafusos na parte traseira. Consulte Instalação da unidade de resfriamento (opcional) para obter detalhes sobre a instalação.

Para instalar o RCM na parte superior da fonte de alimentação, consulte Instalação do RCM na fonte de alimentação (opcional).
