Conexão de cabos ao alimentador de arame (R500)

Para as descrições dos conectores do alimentador de arame e seus locais, consulte Alimentadores de arame R500.

Variações específicas do modelo ocorrem nos conectores.

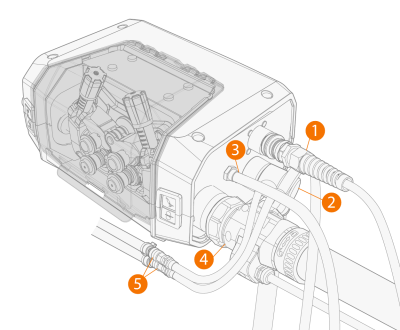

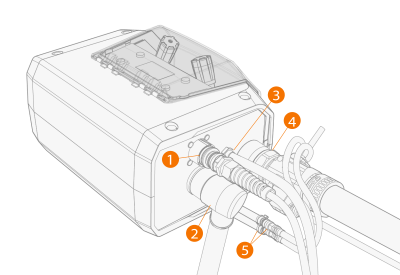

Frente

1.

Conecte o cabo de controle para dispositivos auxiliares de pistola de soldagem (1) ao conector periférico.

2.

Conecte o cabo de corrente de soldagem (2) ao conector positivo (+) e aperte-o com uma ferramenta apropriada.

3.

R500 Wire Feeder EUR+: Para fazer a limpeza da pistola com ar comprimido, conecte a mangueira de ar comprimido (3) ao conector de saída.

4.

Encaixe o conector da pistola de soldagem (4) no conector Euro e aperte o colar com as mãos.

5.

Se você tiver a unidade de arrefecimento opcional, conecte as mangueiras (5) do líquido arrefecedor.

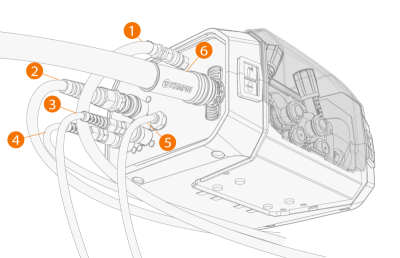

Traseira



1.

Pressione a mangueira de gás de proteção (1) em direção ao conector até que ela trave.

2.

Conecte o cabo de controle do alimentador de arame (2) ao conector.

3.

R500 Wire Feeder EUR+: Para usar o processo WiseThin+ ou WiseRoot+, conecte o cabo da detecção de tensão da peça de trabalho (3) ao conector.

4.

R500 Wire Feeder EUR+: Para usar o processo WiseThin+ ou WiseRoot+, conecte o cabo da detecção de tensão da fonte de alimentação (somente fontes de alimentação X5 Pulse+) ao conector (4).

5.

R500 Wire Feeder EUR+: Para fazer a limpeza da pistola com ar comprimido, conecte a mangueira de ar comprimido (5) ao conector de entrada.

6.

Conecte o conduíte de arame (6) ao conector.

>>  Utilizar sempre a manga isolante (fornecida com o alimentador de arame) no conetor do conduíte de arame.
