Alimentadores de arame R500
Esta seção descreve a estrutura dos alimentadores de arame R500.

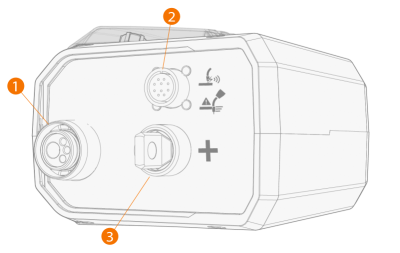

R500 Wire Feeder EUR, frente
|
1.
|
Conexão de conector Euro para cabo de soldagem |
|
2.
|
Conector periférico para produtos auxiliares da pistola de soldagem |
|
3.
|
Conector do cabo de corrente de soldagem, conector positivo (+) |

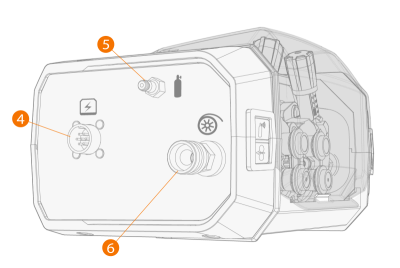

R500 Wire Feeder EUR, traseira
|
4.
|
Conector do cabo de controle |
|
5.
|
Terminal de conexão da mangueira de gás protetor |
|
6.
|
Conector do conduíte de arame |
>> Utilizar sempre a manga isolante (fornecida com o alimentador de arame) no conetor do conduíte de arame.

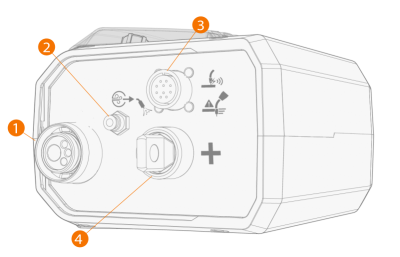

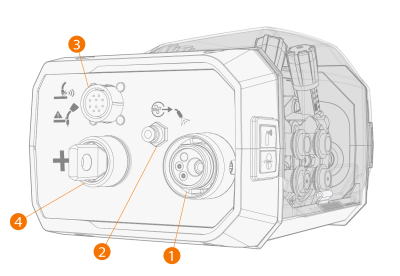

R500 Wire Feeder EUR+, frente
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Conexão de conector Euro para cabo de soldagem |
|
2.
|
Conexão de saída de ar comprimido (somente para limpeza da pistola) |
|
3.
|
Conector periférico para produtos auxiliares da pistola de soldagem |
|
4.
|
Conector do cabo de corrente de soldagem, conector positivo (+). |

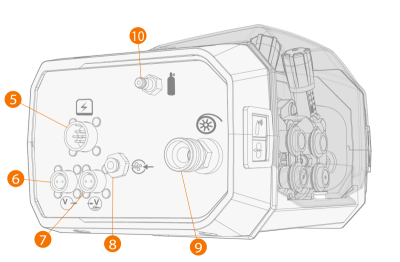

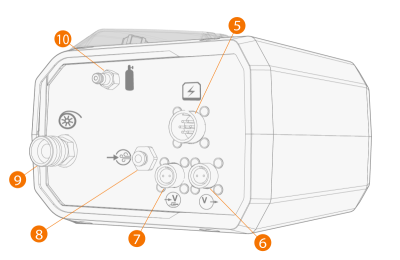

R500 Wire Feeder EUR+, traseira
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Conector do cabo de controle |
|
6.
|
Conector do cabo de detecção de tensão para cabo de interconexão (necessário para os processos WiseThin+ e WiseRoot+) |
|
7.
|
Conector do cabo de detecção de tensão para peça de trabalho (necessário para os processos WiseThin+ e WiseRoot+) |
|
8.
|
Conexão de entrada de ar comprimido (somente para limpeza da pistola) |
|
9.
|
Conector do conduíte de arame |
>> Utilizar sempre a manga isolante (fornecida com o alimentador de arame) no conetor do conduíte de arame
|
10.
|
Conector da mangueira do gás de proteção. |

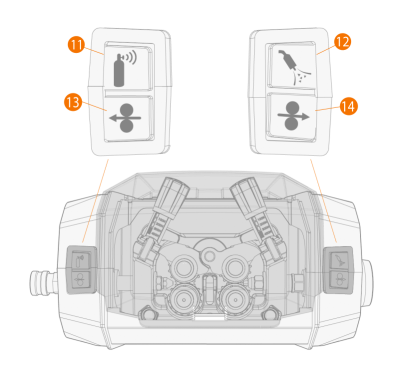

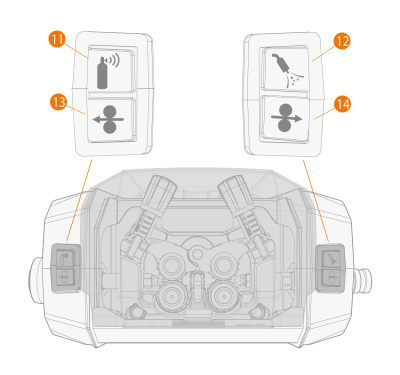

R500 Wire Feeder EUR/EUR+, parte superior
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
11.
|
Botão de teste de gás |
|
12.
|
Botão de sopragem de ar (funcional somente no R500 Wire Feeder EUR+) |
|
13.
|
Botão de recuo do arame |
>> Movimenta o arame de enchimento para trás (com o arco desativado)
|
14.
|
Botão de avanço do arame |
>> Avança o arame de enchimento (com arco desativado).
