Instalação de placas complementares (opcional)

As placas complementares são usadas para conectar um dispositivo externo, como uma estação de limpeza de pistolas ou um robô que não tem conectividade Fieldbus, ao sistema.

A fiação das placas complementares é específica do cliente. Portanto, esta seção fornece apenas exemplos da fiação.

As placas complementares requerem uma fonte de alimentação separada de 24 V que não é fornecida com o equipamento AX MIG Welder.

Desligue a fonte de alimentação antes de instalar placas complementares.

Para obter instruções de remover e encaixar a tampa superior do RCM, consulte Remoção e encaixe da tampa superior do RCM.

Ferramentas necessárias

1.

Instale a placa complementar de forma que a ranhura da placa fique alinhada à a aba do slot da placa complementar.

Mantenha a placa complementar reta/horizontal ao instalá-la.

2.

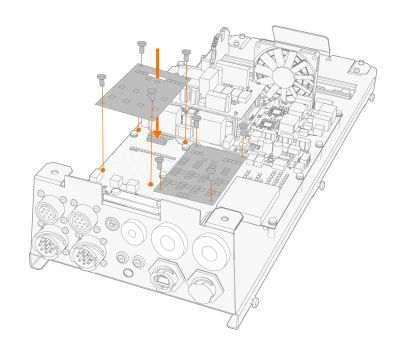

Fixe a placa complementar à placa principal com quatro parafusos (M2.5 x 12).

3.

Passe o cabo por uma entrada de cabo. (Para obter informações sobre entradas de cabos, consulte Roteamento de cabos para o RCM.)
