Conexão de cabos ao R500 WF HD EUR+

Esta secção descreve como ligar os cabos ao R500 Wire Feeder HD EUR+.

Para as descrições dos conectores do alimentador de arame e seus locais, consulte R500 Wire Feeder HD EUR+.

Frente

Para ligar o cabo de corrente de soldadura:

1.

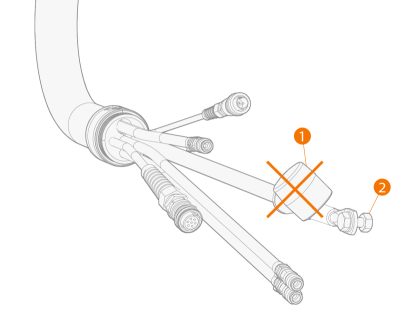

Retirar a capa de proteção (1) e o parafuso de fixação (2) do cabo de corrente de soldadura. Conservar o parafuso de fixação para utilização posterior.

2.

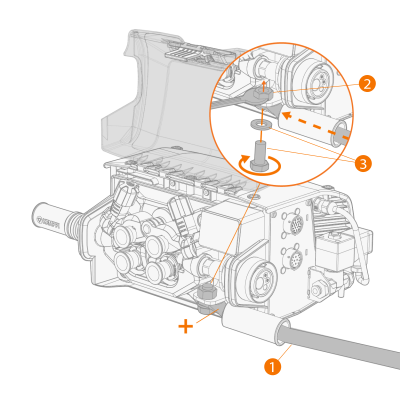

Passar o cabo de corrente de soldadura através da manga de proteção (1) e fixar o cabo à porca de fixação (2) com o parafuso de fixação do cabo e a anilha (3).

Segurar a porca de fixação com uma chave durante o aperto do parafuso para evitar que as fixações internas se soltem.

Para ligar a tocha de soldagem:

3.

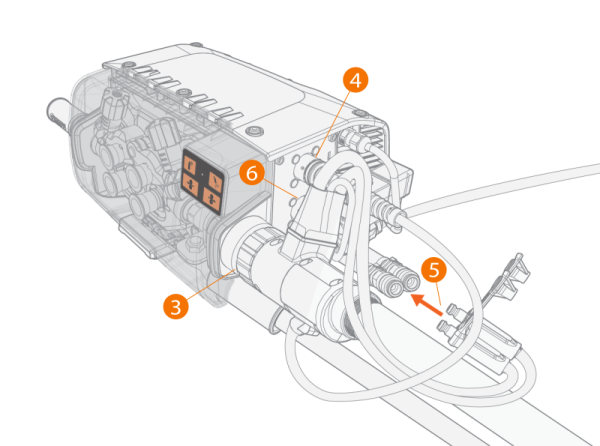

Empurrar o conetor da tocha de soldagem (3) para o conetor Euro e apertar manualmente o colar.

4.

Tocha de soldagem: Ligar o cabo de controlo (4) ao conetor.

5.

Se você tiver a unidade de arrefecimento opcional, conecte as mangueiras (5) do líquido arrefecedor.

6.

Tocha de soldagem push-pull: Ligar o cabo de controlo (6) ao conetor.

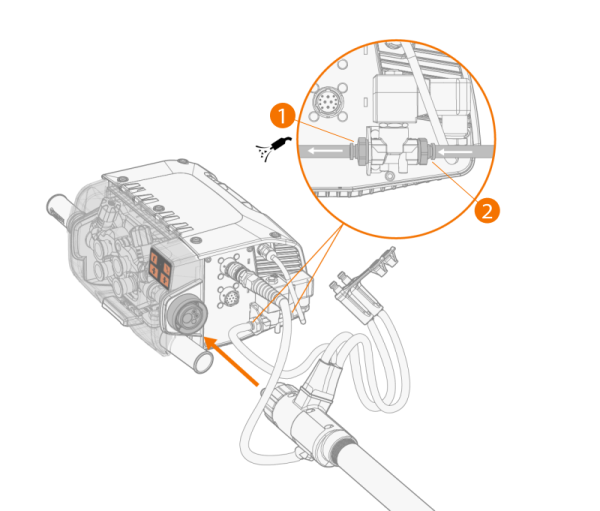

Para utilizar a limpeza da tocha de soldagem com ar comprimido, ligar a mangueira de ar comprimido do cabo de soldadura ao conetor de saída (1) e a alimentação de ar comprimido ao conetor de entrada (2) da válvula de sopro de ar.

Traseira

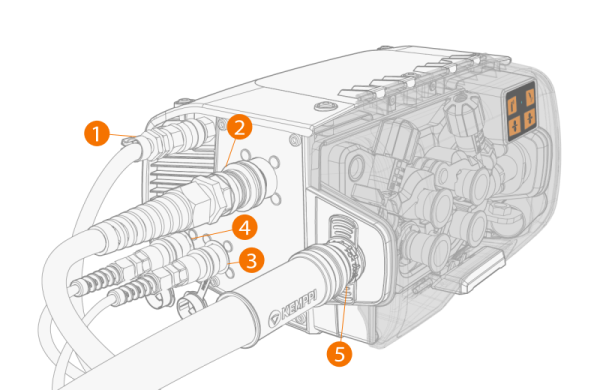

1.

Pressione a mangueira de gás de proteção (1) em direção ao conector até que ela trave.

2.

Conecte o cabo de controle do alimentador de arame (2) ao conector.

3.

Para usar o processo WiseThin+ ou WiseRoot+, conecte o cabo da detecção de tensão da peça de trabalho (3) ao conector.

4.

Para usar o processo WiseThin+ ou WiseRoot+, conecte o cabo da detecção de tensão da fonte de alimentação (somente fontes de alimentação X5 Pulse+) ao conector (4).

5.

Ligar a conduíte de arame (5) ao conetor de modo a que este fique bloqueado.

>>  Utilizar sempre a manga isolante (fornecida com o alimentador de arame) no conetor do conduíte de arame.
