R500 Wire Feeder HD EUR+
Esta seção descreve a estrutura do R500 Wire Feeder HD EUR+.

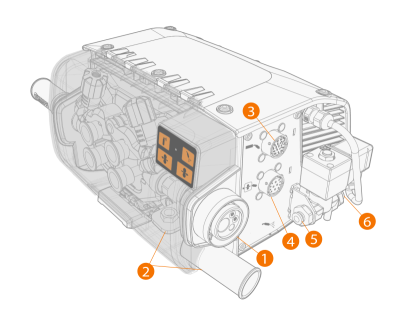

R500 Wire Feeder HD EUR+, frente
|
1.
|
Conector Euro para ligação da tocha de soldagrm |
|
2.
|
Conector positivo (+) do cabo de corrente de soldagem e manga de proteção do cabo de corrente de soldagem |
|
3.
|
Conector do cabo de controlo da tocha de soldagem do robô |
|
4.
|
Conector do cabo de controlo da tocha de soldagem push-pull |
|
5.
|
Válvula de ar comprimido, conetor de saída (apenas para limpeza da tocha de soldagem) |
|
6.
|
Válvula de ar comprimido, conetor de entrada (apenas para limpeza da tocha de soldagem) |

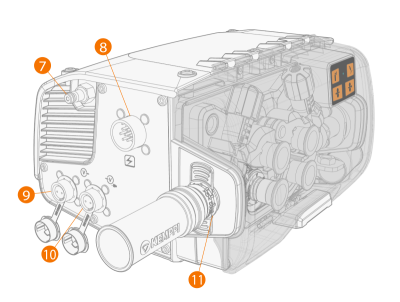

R500 Wire Feeder HD EUR+, traseira
|
7.
|
Terminal de conexão da mangueira de gás protetor |
|
8.
|
Conector do cabo de controle do alimentador de arame |
|
9.
|
Conector do cabo de detecção de tensão para cabo de interconexão (necessário para os processos WiseThin+ e WiseRoot+) |
|
10.
|
Conector do cabo de detecção de tensão para peça de trabalho (necessário para os processos WiseThin+ e WiseRoot+) |
|
11.
|
Conector do conduíte de arame |
>> Utilizar sempre a manga isolante (fornecida com o alimentador de arame) no conetor do conduíte de arame

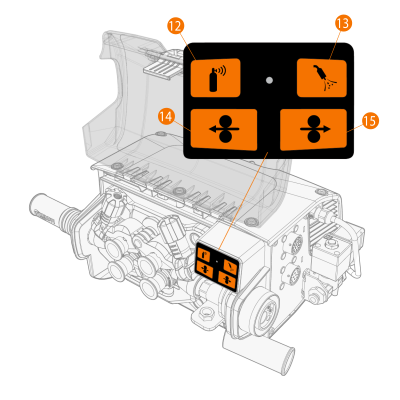

R500 Wire Feeder HD EUR+, parte superior
|
12.
|
Botão de teste de gás |
|
13.
|
Botão de sopragem de ar |
|
14.
|
Botão de recuo do arame |
>> Movimenta o arame de enchimento para trás (com o arco desativado)
|
15.
|
Botão de avanço do arame |
>> Avança o arame de enchimento (com arco desativado).
