Podłączanie uchwytu spawalniczego Dinse FD300 (R500 WF HD EUR+ )
W tej sekcji opisano sposób podłączania uchwytu spawalniczego Dinse FD300 do podajnika drutu R500 Wire Feeder HD EUR+. Aby uzyskać więcej informacji na temat złącza kabla sterowania podajnika drutu, patrz Złącze kabla sterowania uchwytem spawalniczym typu push-pull.
Złącze kabla sterowania Dinse FD300 nie pasuje bezpośrednio do R500 Wire Feeder EUR+. Istnieją zatem dwie opcje połączenia:
| • | Złącze kabla sterowania Dinse FD300 zostało zastąpione złączami odpowiednimi dla R500 Wire Feeder EUR+. Te złącza kabla sterowania można zamówić na stronie Kemppi.com. |
| • | Między Dinse FD300 i R500 Wire Feeder HD EUR+ stosowany jest adapter (niedostępny w ofercie Kemppi). |

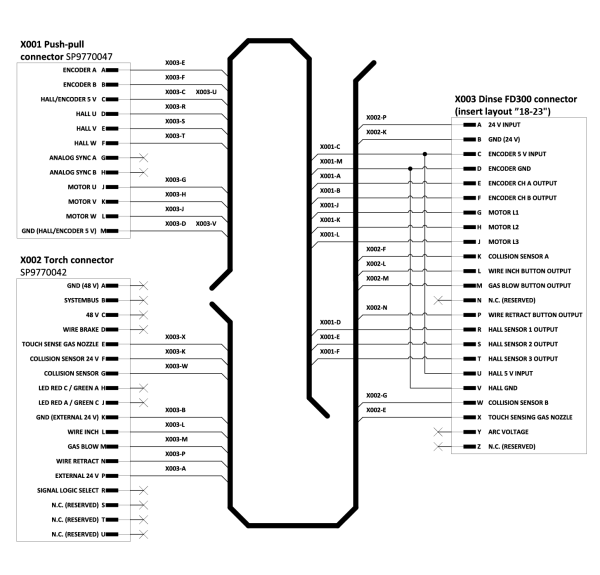

Poniżej przedstawiono podłączenie uchwytu spawalniczego Dinse FD300 do podajnika drutu R500 HD EUR+:
