Złącze peryferyjne podajnika drutu

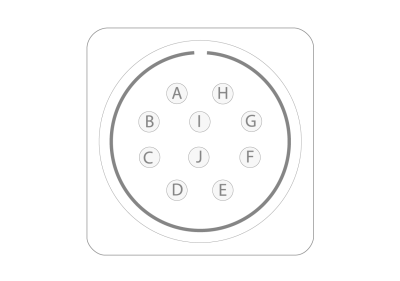

W tym punkcie opisano kolejność i przeznaczenie styków złącza peryferyjnego służącego do podłączania wyposażenia pomocniczego uchwytu spawalniczego.

A. Silnik (+)

>>  dla uchwyt spawalniczy push-pull

B. Silnik (-)

>>  dla uchwyt spawalniczy push-pull

C. Zasilanie (+24 V)

>>  dla czujnika kolizji ze wskaźnikami stanu LED

D. Wejście wysuwu drutu

>>  dla przycisku wysuwu drutu montowanego w uchwycie spawalniczym

E. Wejście czujnika zderzeniowego

>>  dla czujnika kolizji (w czujnik ten są wyposażane tylko mocowania uchwytów T1 i T2)

F. Wyjście czujnika dotykowego (od +50 do +200 V)

>>  dla wykrywania zetknięcia za pomocą dyszy gazowej (trzeba się upewnić, że uchwyt obsługuje tę funkcjonalność)

G. Prędkościomierz (+5 V)

>>  dla uchwyt spawalniczy push-pull

H. Uziemienie zasilania

>>  dla przycisku wysuwu drutu montowanego w uchwycie spawalniczym

>>  dla czujnika kolizji

I. Prędkościomierz masa

>>  dla uchwyt spawalniczy push-pull

J. Wejście prędkościomierza

>>  dla uchwyt spawalniczy push-pull.
