Kabel pośredni spawarki AX MIG Welder

Kable pośrednie systemu AX MIG Welder są dostępne w wersji o różnej długości i konfiguracji stosownie do konfiguracji systemu spawalniczego.

Montaż kabli opisano w punktach Podłączanie kabli do źródła prądu i urządzenia RCM i Podłączanie kabli do podajnika drutu (R500).

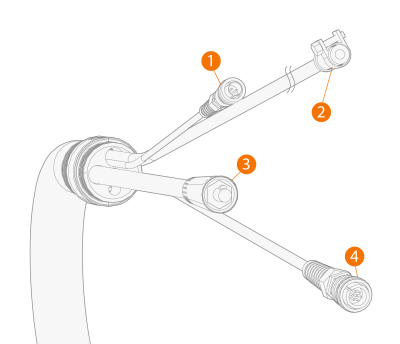

Kabel pośredni od strony źródła prądu

1. Kabel wykrywania napięcia (niezbędny w procesach WiseThin+ i WiseRoot+)
2. Wąż gazu osłonowego
3. Kabel prądu spawania
4. Kabel sterowania podajnika drutu

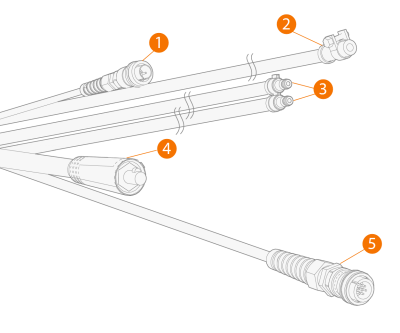

Kabel pośredni od strony źródła prądu - chłodzenie cieczą

1. Kabel wykrywania napięcia (niezbędny w procesach WiseThin+ i WiseRoot+)
2. Wąż gazu osłonowego
3. Węże płynu chłodzącego (wlot/wylot)
4. Kabel prądu spawania
5. Kabel sterowania podajnika drutu

Kabel pośredni od strony podajnika drutu

1. Kabel wykrywania napięcia (niezbędny w procesach WiseThin+ i WiseRoot+)
2. Wąż gazu osłonowego
3. Kabel prądu spawania
4. Kabel sterowania podajnika drutu

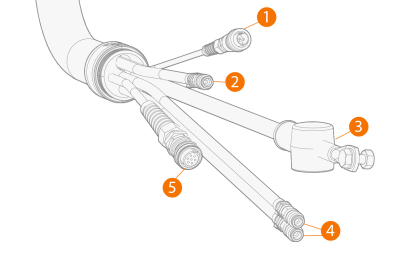

Kabel pośredni od strony podajnika drutu - chłodzenie cieczą



1. Kabel wykrywania napięcia (niezbędny w procesach WiseThin+ i WiseRoot+)
2. Wąż gazu osłonowego
3. Kabel prądu spawania
4. Węże cieczy chłodzącej (wlot/wylot)
5. Kabel sterowania podajnika drutu
