Koelunit installeren (optioneel)

De koelunit moet worden geïnstalleerd door een bevoegde servicemedewerker.

Benodigde gereedschappen:

Koelunit installeren

1.

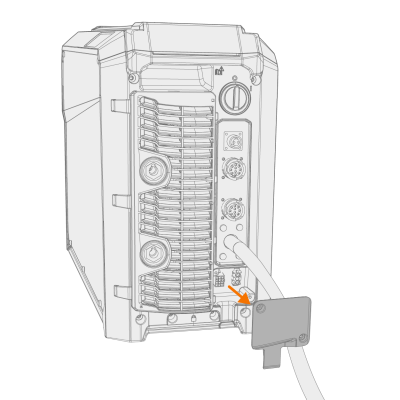

Verwijder de kleine stekkerafdekking van de achterzijde van de stroombron.

2.

Leid de aansluitkabels van de koelunit op een wijze dat deze gedurende de volgende stappen toegankelijk blijven.

3.

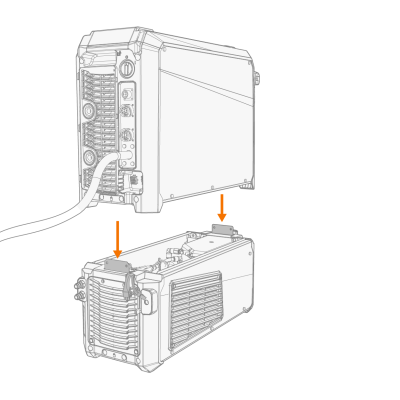

Hef de stroombron bovenop de koelunit op, zodat de bevestigingsplaten in lijn liggen en in hun sleuven terechtkomen.

Controleer of de aansluitkabels van de koelunit niet bekneld raken en/of worden beschadigd tussen de randen.

4.

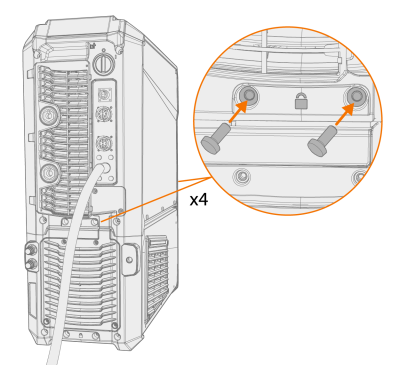

Bevestig de units met twee schroeven (M5x12) aan de voorzijde en twee schroeven (M5x12) aan de achterzijde aan elkaar.

5.

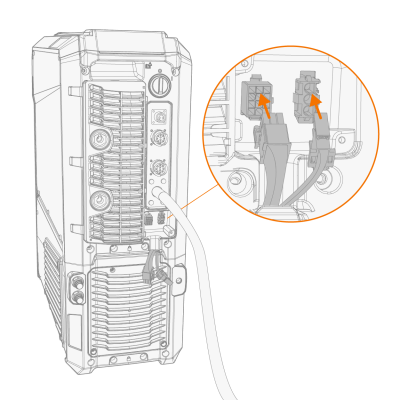

Sluit de kabels van de koelunit aan.

Gebruik niet te veel kracht, maar zorg ervoor dat de stekkers naar behoren zijn aangesloten.

6.

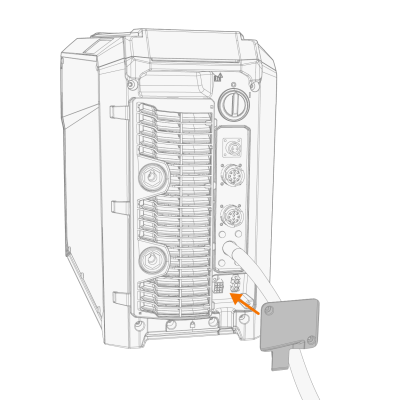

Vervang de kleine stekkerafdekking.

7.

Monteer het koelvloeistoffilter dat bij de koelunit is geleverd op de connector van de koelvloeistofinlaat.
