Fieldbusmodule installeren

In dit gedeelte wordt beschreven hoe u een fieldbusmodule installeert. In deze instructies wordt de kabel van de fieldbusmodule door de kabelinvoer met kabelklem geleid. Zie Kabels naar RCM leiden voor meer informatie over andere kabelingangen in de RCM.

Zie Bovenkap RCM verwijderen en bevestigen voor aanwijzingen voor het verwijderen en aanbrengen van de bovenkap van de RCM.

Benodigde gereedschappen:

1.

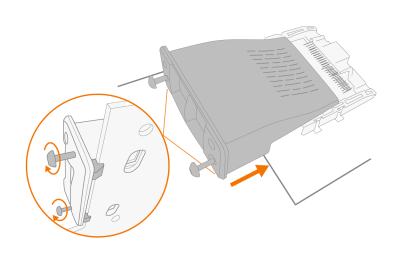

Duw de fieldbusmodule in het fieldbusmodulesleuf (*). Draai de bevestigingsschroeven vast om de fieldbusmodule op zijn plaats vast te zetten.

2.

Verwijder de kabelklem door de bevestigingsschroeven los te draaien.

3.

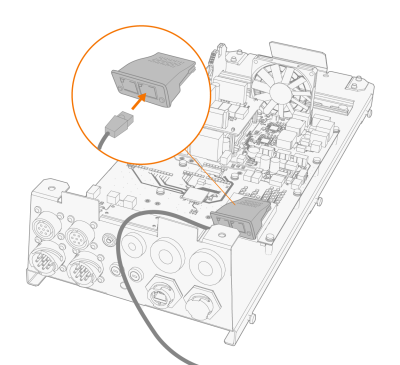

Voer de kabel van de fieldbusmodule door de opening en sluit deze aan op de fieldbusmodule.

De kabel kan verschillen, afhankelijk van de fieldbusmodule.



4.

Bevestig de kabelklem weer en draai de bevestigingsschroeven vast.
