Deurschakelaar aansluiten (optioneel)

In dit gedeelte wordt beschreven hoe u een deurschakelaar aansluit op de RCM. De deurschakelaar kan worden gebruikt om het systeem te stoppen wanneer een poortdeur naar de robotcel wordt geopend. De RCM-deurschakelaarterminal is bedoeld voor deurschakelaars die twee normaal gesloten (NC) elektrische contacten hebben.​

De deurschakelaar wordt niet bij het AX MIG Welder-systeem geleverd.

Schakel de stroombron uit voordat u de deurschakelaar aansluit.

Zie Bovenkap RCM verwijderen en bevestigen voor aanwijzingen voor het verwijderen en aanbrengen van de bovenkap van de RCM.

1.

Verwijder de in de fabriek geïnstalleerde jumperdraden om het gebruik van de deurschakelaarterminal mogelijk te maken.

2.

Leid de kabel van de deurschakelaar door een kabelingang naar de RCM. (Zie Kabels naar RCM leiden voor meer informatie over kabelingangen.)

3.

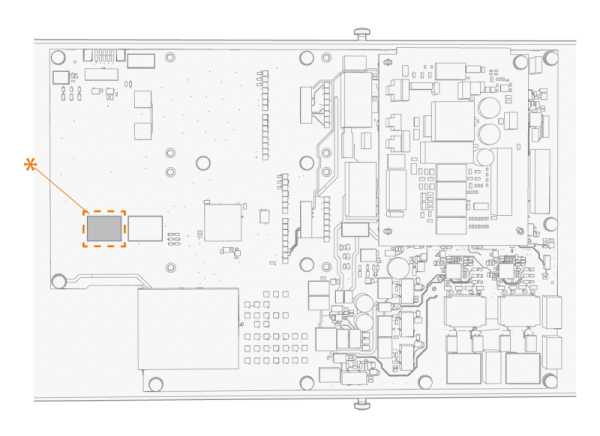

Sluit de kabel van de deurschakelaar aan op de deurschakelaaraansluiting (*) op het moederbord van de RCM.

Terminalpinnen: 1. Kanaal 1 A 2. Kanaal 1 B 3. Kanaal 2 A 4. Kanaal 2 B

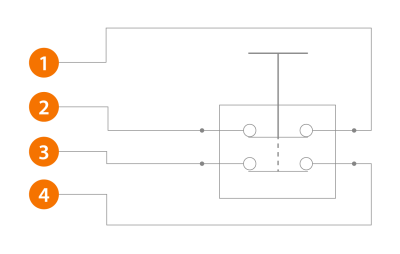

Hier is een voorbeeld van de bedrading van een deurschakelaar:

Als u de deurschakelaar niet meer wilt gebruiken, bevestigt u de jumperdraden weer aan de terminalpinnen.
