Stuurstroomkabelconnector voor push-pull lastoorts

Dit hoofdstuk beschrijft de volgorde en het doel van de pinnen in de stuurstroomkabelconnector van de push-pull lastoorts die gebruikt wordt met push-pull lastoortsen van derden.

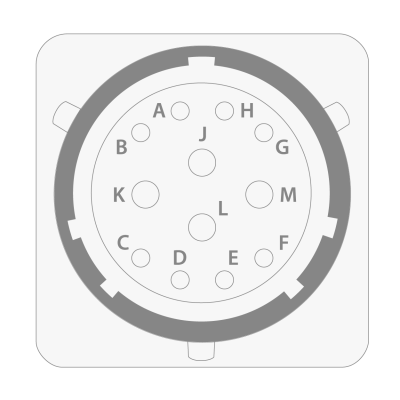

Pin	Signaal	Omschrijving
A	Ingang encoderkanaal A	Ingang voor encoderkanaal A.
B	Ingang encoderkanaal B	Ingang voor encoderkanaal B.
C	Hall-sensor / encoder 5 V-uitgang	5 V uitgang voor Hall-sensoren en encoder.
D	Hall-sensor 1 ingang	Indgang for Hall-sensor til motorvikling 1.
E	Hall-sensor 2 ingang	Indgang for Hall-sensor til motorvikling 2.
F	Hall-sensor 3 ingang	Indgang for Hall-sensor til motorvikling 3.
G	Analoge sync positieve uitgang	Differentiële analoge spanningsuitgang voor push-pull laspistoolbesturingseenheden van derden.
H	Analoge sync negatieve uitgang	Differentiële analoge spanningsuitgang voor push-pull laspistoolbesturingseenheden van derden.
J	Motorwikkeling 1	Uitgang voor motorwikkeling 1.
K	Motorwikkeling 2	Uitgang voor motorwikkeling 2.
L	Motorwikkeling 3	Uitgang voor motorwikkeling 3.
M	Hall-sensor / encoder GND	Aarde voor push-pull Hall-sensoren / encoder.
