AX MIG Welder tussenkabel

Tussenkabels voor de AX MIG Welder zijn verkrijgbaar in verschillende lengtes en configuraties om te passen bij de set-up van uw apparatuur.

Zie Kabels aansluiten op de stroombron en RCM en Kabels aansluiten op de draadaanvoer (R500) voor meer informatie over het installeren van de kabels.

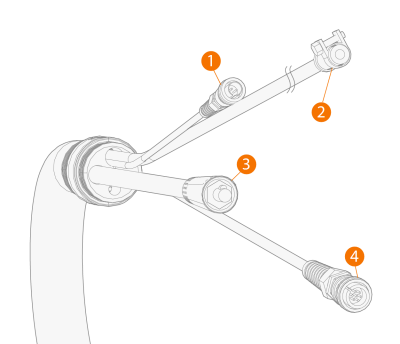

Stroombronuiteinde van de tussenkabel

1. Spanningsmetingskabelaansluiting (vereist voor WiseThin+- en WiseRoot+-processen)
2. Beschermgasslang
3. Laskabel
4. Stuurstroomkabel draadaanvoerunit.

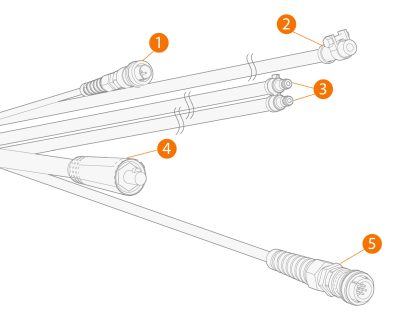

Stroombronuiteinde van de tussenkabel - waterkoeling

1. Spanningsmetingskabelaansluiting (vereist voor WiseThin+- en WiseRoot+-processen)
2. Beschermgasslang
3. Koelvloeistofslangen (inlaat/uitlaat)
4. Laskabel
5. Stuurstroomkabel draadaanvoerunit.

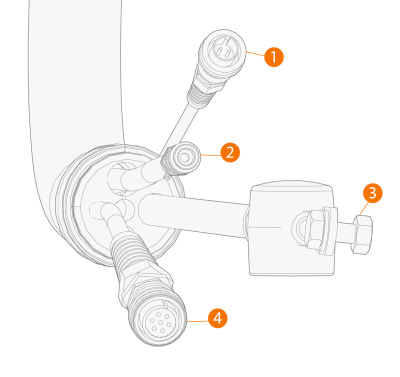

Draadaanvoerunitzijde van de tussenkabel

1. Spanningsmetingskabelaansluiting (vereist voor WiseThin+- en WiseRoot+-processen)
2. Beschermgasslang
3. Laskabel
4. Stuurstroomkabel draadaanvoerunit.

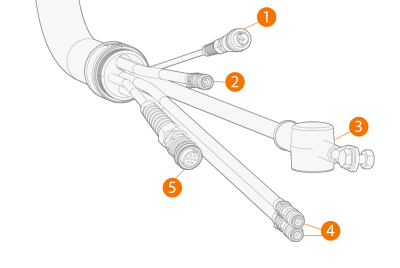

Draadaanvoerunituiteinde van de tussenkabel - waterkoeling



1. Spanningsmetingskabelaansluiting (vereist voor WiseThin+- en WiseRoot+-processen)
2. Beschermgasslang
3. Laskabel
4. Koelvloeistofslangen (inlaat/uitlaat)
5. Stuurstroomkabel draadaanvoerunit.
