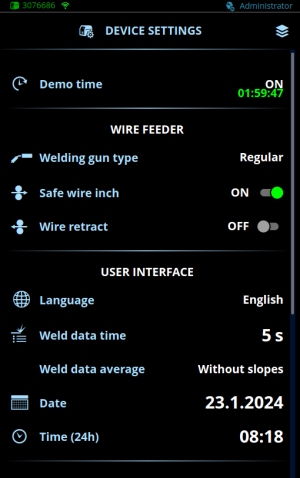

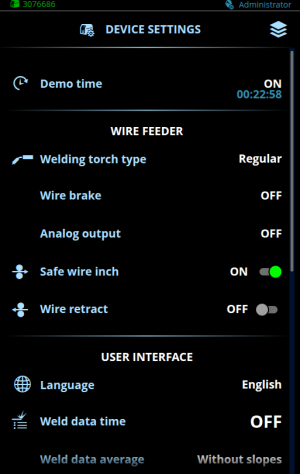

Impostazioni del dispositivo
Per accedere alle impostazioni del dispositivo, utilizzare il menu della schermata Impostazioni in AX Manager.
Modifica delle impostazioni
| 1. | Selezionare il parametro delle impostazioni per la regolazione. |
| 2. | Selezionare il valore delle impostazioni. |
>> In base al parametro delle impostazioni da regolare, vedere anche la tabella delle impostazioni dispositivo sottostante per maggiori dettagli.
| 3. | Confermare il nuovo valore/selezionare e chiudere la schermata di regolazione selezionando OK. |
Impostazioni del dispositivo
| Parametro | Valore del parametro | Descrizione |
|---|---|---|
| Periodo di prova | ON/OFF | La funzione Periodo di prova consente di provare funzioni e funzionalità di saldatura opzionali senza licenza per un periodo di tempo limitato. Il tempo totale disponibile per la prova è di 3 ore. Il periodo di prova passa solo quando si salda utilizzando una funzione di saldatura per la quale non si dispone di una licenza. Per ulteriori informazioni, vedere Periodo di prova. |
| Trainafilo | ||
| Tipo di torcia di saldatura | Normale / Binzel ROBO WH-PP / Dinse FD300 / TRM 605 WPP Impostazione predefinita = Normale |
Selezione del tipo di torcia di saldatura. I tipi di torcia di saldatura supportati variano a seconda del modello di trainafilo. |
| Freno a filo | OFF/Auto/Selezionare sul robot Impostazione predefinita = OFF |
Solo R500 Wire Feeder HD EUR+. Il freno a filo viene utilizzato per mantenere il filo di apporto in posizione quando non viene azionato. Quando è impostato su Auto, il sistema di saldatura mantiene automaticamente il filo di apporto in posizione quando il filo di apporto non viene alimentato. Quando è impostato su OFF, il freno a filo non viene utilizzato. Quando è impostato su Selezionare sul robot, il robot richiede che il freno a filo sia attivo (vedere Stato del robot e Informazioni di controllo). |
| Uscita analogica | OFF 10 V 20 V Impostazione predefinita = OFF |
Solo R500 Wire Feeder HD EUR+. L'R500 Wire Feeder HD EUR+ fornisce un segnale di tensione analogico che può essere utilizzato per controllare le torce di saldatura push-pull di produttori terzi. Il segnale di uscita della tensione corrisponde alla velocità di avanzamento del filo misurata. Per ulteriori informazioni, vedere Supporto per torce di saldatura push-pull. |
| Avanzamento filo in sicurezza | OFF/ON Impostazione predefinito = ON |
Quando l’opzione è impostata su ON, e l’arco non si accende, il filo di apporto viene alimentato di 5 cm. Quando è impostata su OFF, vengono alimentati 5 m di filo di apporto. |
| Ritrazione filo | OFF/AUTO Impostazione predefinita = OFF |
Si tratta di una funzione di ritrazione automatica del filo. Quando l’arco si spegne, il filo viene ritratto per una maggiore sicurezza. L’utente può modificare le impostazioni del ritardo di ritrazione del filo e della lunghezza. |
| - Ritardo ritrazione | 2...10 s, incremento 1 Predefinito = 5 s |
|
| - Lunghezza ritrazione | 1...10 cm, incremento 1 Predefinito = 2 cm |
|
| Interfaccia utente | ||
| Lingua | Lingue disponibili | |
| Tempo dati di saldatura | 1 ... 30 s 0 = OFF Predefinito = 5 s |
Questo parametro specifica se e per quanto tempo viene visualizzato il riepilogo dei dati di saldatura dopo ogni saldatura. |
| Media dei dati di saldatura | Senza rampe / Intera saldatura Predefinito = Senza rampe |
Questa funzione consente all’utente di modificare le modalità di calcolo delle medie dei dati di saldatura: con o senza le fasi di rampa all’inizio e alla fine della saldatura. Questa impostazione influisce sul calcolo delle medie per i parametri seguenti: tensione di saldatura (tensione dei morsetti e dell’arco), corrente di saldatura, potenza di saldatura e velocità di avanzamento del filo. |
| Data | Data attuale | Nota: Le impostazioni di data e ora non sono influenzate dal protocollo NTP (Network Time Protocol). L'utente deve impostare la data e l'ora corrette. |
| Orario | Ora attuale | |
| Impostazioni di sistema | ||
| Raffreddamento ad acqua | OFF/AUTO/ON Impostazione predefinita = AUTO |
Quando si seleziona ON, il refrigerante va in modalità circolazione continua; quando si seleziona Auto, il refrigerante viene fatto circolare solo durante la saldatura. |
| Taratura cavo | Avvia/Annulla | Vengono inoltre indicate la data, l’ora e le informazioni della taratura precedente. Per la taratura del cavo vedere Taratura del cavo di saldatura. |
| Dati del dispositivo | ||
| Backup | (Selezione) | Ciò consente di salvare le impostazioni su una chiavetta USB collegata o sul dispositivo dell'utente (PC, tablet). |
| Ripristino | (Selezione) | Ciò consente di ripristinare le impostazioni da una chiavetta USB collegata o dal dispositivo dell'utente (PC, tablet). |
| Ripristino valori di fabbrica | Avvia/Annulla | Esegue un ripristino completo delle impostazioni di fabbrica. Nota: Il completamento del ripristino delle impostazioni di fabbrica potrebbe richiedere fino a 15 minuti. Un indicatore di avanzamento mostra lo stato di avanzamento della procedura. Al termine del ripristino dei valori di fabbrica, RCM si riavvierà automaticamente, dopodiché continuerà a funzionare normalmente. |
