Installazione del filo (R500 WF EUR/EUR+)

Questa sezione descrive come installare il filo su R500 Wire Feeder EUR/EUR+. Per le descrizioni dei componenti del trainafilo, fare riferimento a R500 Wire Feeder EUR/EUR+ e Meccanismo di avanzamento del filo.

Prima di installare la bobina di filo, collegare la torcia per saldatura al trainafilo.

Quando si cambia il filo, rimuovere prima il filo di apporto rimanente dalla torcia per saldatura e dal meccanismo trainafilo.

Accertarsi sempre che i rulli trainafilo siano adatti al filo di apporto (diametro e materiale) in questione. Vedere anche Materiali di consumo del trainafilo.

1.

Rilasciare l'estremità del filo di apporto e tagliare eventuali sezioni deformate in modo che l'estremità risulti diritta.

Se si usa una bobina di filo metallico, verificare che il filo di apporto non si srotoli dalla bobina quando viene rilasciato.

2.

Limare la punta del filo di apporto fino a renderla liscia.

Eventuali parti taglienti della punta del filo di apporto potrebbero danneggiare la guaina guidafilo.

3.

Guidare il filo di apporto attraverso il tubo protettivo del filo tra il tamburo del filo e il trainafilo.

4.

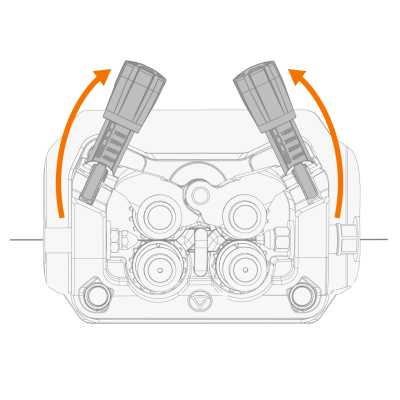

Rilasciare le maniglie della pressione.

5.

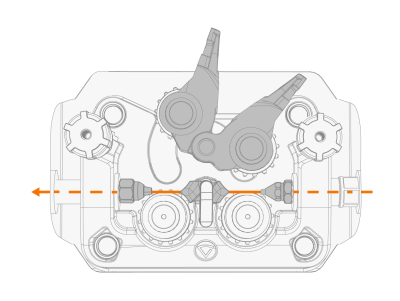

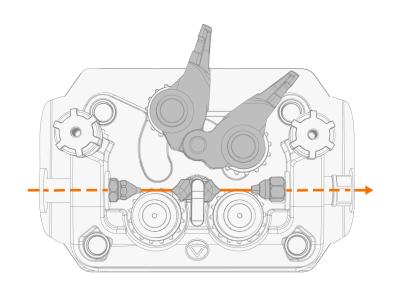

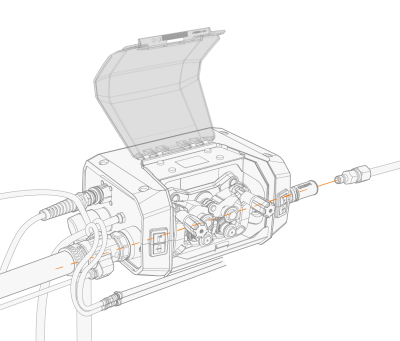

Guidare il filo di apporto attraverso il tubo guida d'ingresso (a), il tubo guida centrale (b) e nel tubo guida di uscita (c) che porta il filo di apporto alla torcia per saldatura.



6.

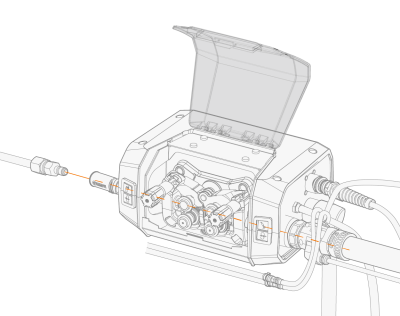

Spingere manualmente il filo di apporto attraverso il connettore Euro.



7.

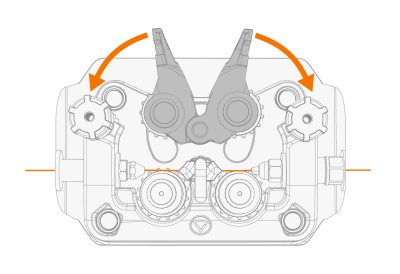

Chiudere i bracci di blocco dei rulli di pressione.

8.

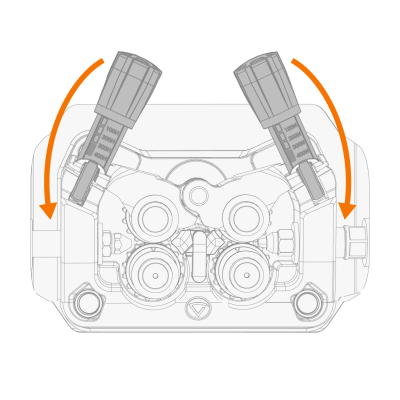

Chiudere le maniglie della pressione.

9.

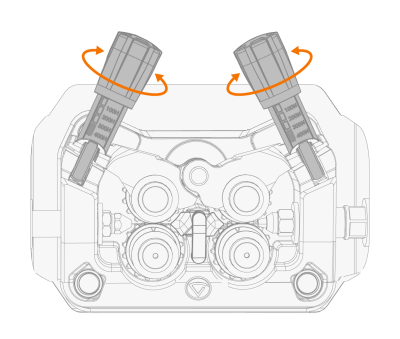

Regolare la pressione dei rulli trainafilo mediante le rotelle di regolazione della pressione. La pressione è identica per entrambe le coppie di rulli trainafilo.

Le scale graduate presenti sulla maniglia di pressione indicano la pressione applicata ai rulli trainafilo. Regolare la pressione dei rulli trainafilo in base alla tabella sottostante.

Filo di apporto	Profilo del rullo trainafilo	Diametro del filo di apporto (mm)	Regolazione (x100N)
Fe/Ss pieno	Scanalatura a V	0.8−1.0	1.5−2.0
		≥ 1.2	2.0−2.5
Filo animato metallico e animato flux	Scanalatura a V, zigrinato	≥ 1.2	1.0−2.0
Auto protetto (senza gas)	Scanalatura a V, zigrinato	≥ 1.6	2.0−3.0
Alluminio	Scanalatura a U	1.0	0.5−1.0
		1.2	1.0−1.5
		1.4	1.5−2.0
		≥ 1.6	2.0−2.5



Una pressione eccessiva appiattisce il filo e potrebbe danneggiare i fili animati o rivestiti. L’eccessiva pressione, inoltre, causa l’usura indebita dei rulli trainafilo e un aumento del carico sul riduttore.

10.

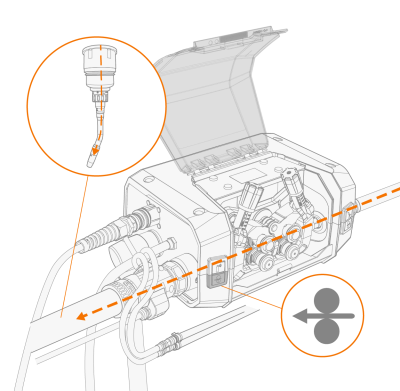

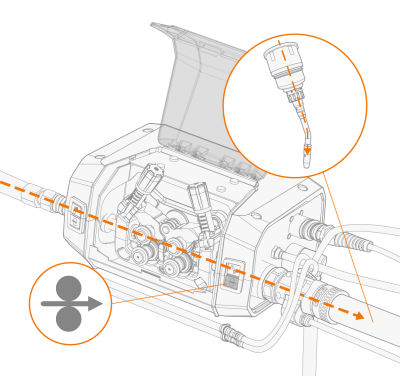

Premere il pulsante di avanzamento intermittente filo in avanti per far avanzare il filo di apporto fino alla torcia per saldatura. Fermarsi quando il filo raggiunge la punta di contatto della torcia di saldatura.
