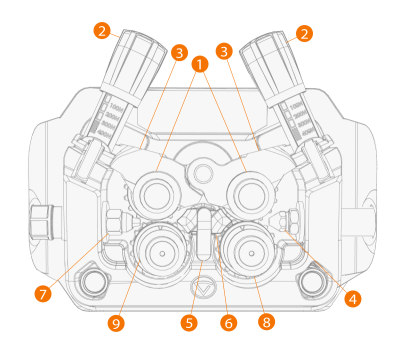

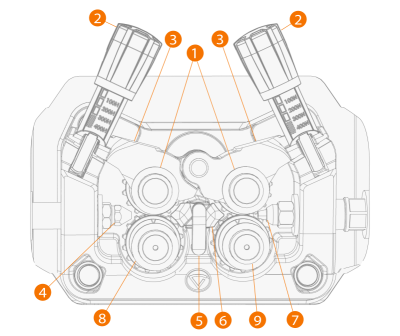

Meccanismo di avanzamento del filo

R500 Wire Feeder EUR/EUR+	R500 Wire Feeder RH EUR+

1.

Rulli pressori e perni di montaggio dei rulli pressori

2.

Maniglie della pressione

3.

Bracci di blocco dei rulli pressori

4.

Guidafilo di ingresso

5.

Fermo di blocco del guidafilo centrale

6.

Guidafilo centrale

7.

Guidafilo di uscita

8.

Rullo di azionamento posteriore e tappo di montaggio

9.

Rullo di azionamento anteriore e tappo di montaggio.

Per installare i rulli di alimentazione, vedere Installazione dei rulli di alimentazione (R500 WF EUR/EUR+ / RA50 4R).

Per installare i tubi guidafilo, vedere Installazione dei tubi guidafilo (R500 WF EUR/EUR+).
