Installazione dei tubi guidafilo (R500 WF EUR/EUR+)

Questa sezione descrive l'installazione dei tubi guidafilo. Per le descrizioni dei componenti del trainafilo, vedere Meccanismo di avanzamento del filo.

Selezionare i tubi guidafilo secondo le tabelle disponibili qui: Materiali di consumo del trainafilo.

Utensili necessari:

1.

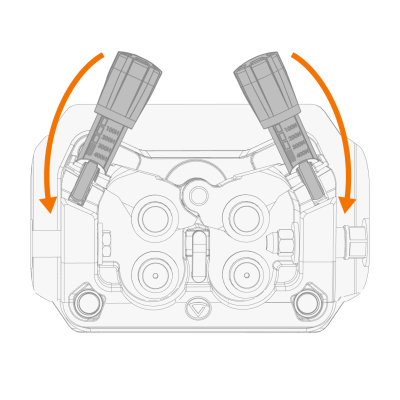

Rilasciare le maniglie della pressione sul meccanismo di avanzamento del filo.

2.

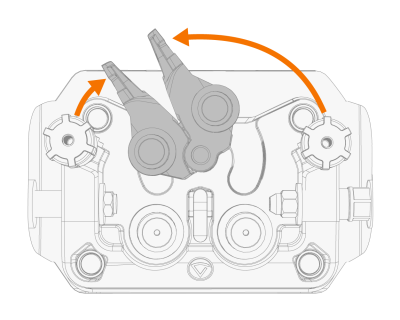

Aprire i bracci di blocco dei rulli di pressione.

3.

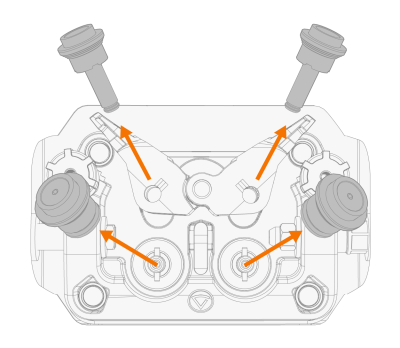

Solo per la prima installazione: Scollegare i perni di montaggio del rullo di pressione e i tappi di montaggio del rullo di azionamento.

4.

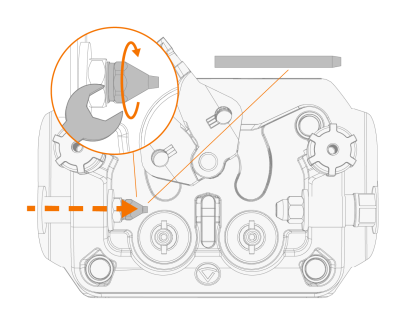

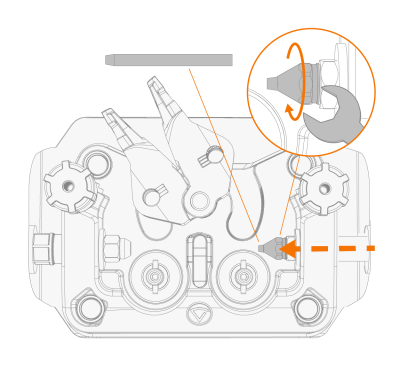

Inserire il tubo guida d'ingresso e serrare la punta di blocco.

5.

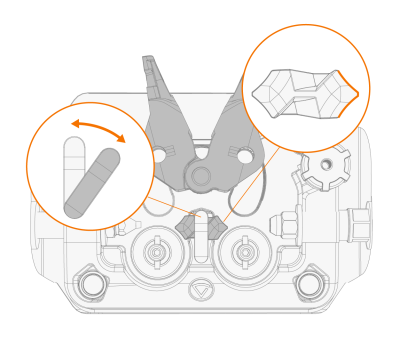

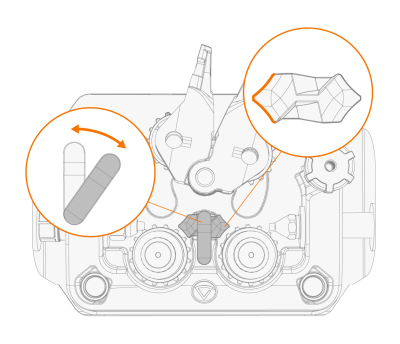

Girare il fermo di blocco e inserire il tubo guida centrale nello slot. Assicurarsi che la freccia indichi la direzione di scorrimento del filo.

6.

Ruotare nuovamente il fermo di blocco per fissare il tubo guidafilo centrale.

7.

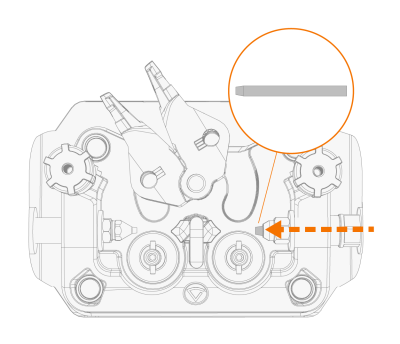

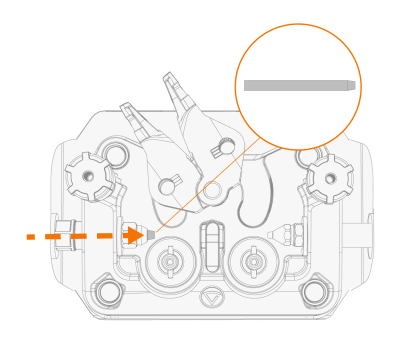

Spingere il tubo guida di uscita in posizione.
