Installazione dell'attrezzatura sul supporto (opzionale)

L'attrezzatura di saldatura può essere installata con o senza unità di raffreddamento su un supporto o su un carrello a 4 ruote (disponibile come accessorio). Il principio di installazione dell'apparecchiatura è lo stesso in entrambi.

Per ulteriori informazioni sull'interfaccia di collegamento e sull'installazione del generatore sopra l'unità di raffreddamento, vedere Installazione dell’unità di raffreddamento (opzionale).

Utensili necessari:

1.

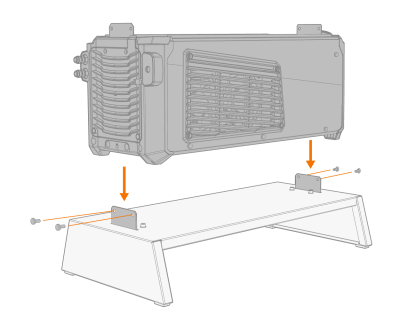

Installare l'unità di raffreddamento sul supporto in modo che le piastre di fissaggio siano allineate ed entrino negli slot. Fissare l'unità di raffreddamento al supporto usando due viti (M5x12) nella parte anteriore e due viti (M5x12) nella parte posteriore.

2.

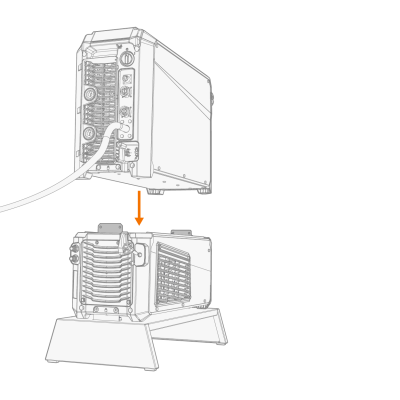

Installare il generatore sopra l'unità di raffreddamento e fissare le unità insieme con due viti nella parte anteriore e due viti in quella posteriore. Per i dettagli sull'installazione, vedere Installazione dell’unità di raffreddamento (opzionale).

Per l'installazione di RCM sopra il generatore, vedere Installazione di RCM sul generatore (opzionale).
