Collegamento dei cavi al trainafilo (R500)

Per le descrizioni dei connettori del trainafilo e le rispettive posizioni, vedere Trainafilo R500.

Nei connettori sono presenti variazioni specifiche del modello.

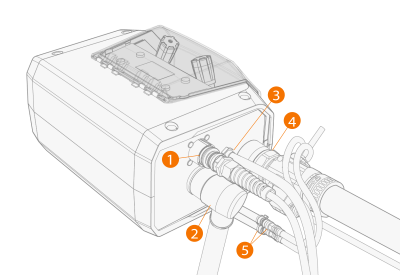

Parte anteriore

1.

Collegare il cavo di controllo per i dispositivi ausiliari della torcia per saldatura (1) al connettore periferico.

2.

Collegare il cavo della corrente di saldatura (2) al connettore positivo (+) e serrarlo con un utensile appropriato.

3.

R500 Wire Feeder EUR+: Per utilizzare la pulizia della torcia con aria compressa, collegare il tubo flessibile dell'aria compressa (3) al connettore di uscita.

4.

Inserire il connettore della torcia per saldatura (4) nel connettore Euro e serrare a mano il collare.

5.

Se si dispone dell'unità di raffreddamento opzionale, collegare i tubi flessibili del liquido refrigerante (5).

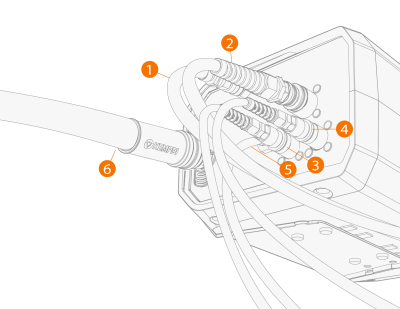

Lato posteriore



1.

Premere il tubo flessibile del gas di protezione (1) sul connettore fino a bloccarlo in posizione.

2.

Collegare il cavo di controllo del trainafilo (2) al connettore.

3.

R500 Wire Feeder EUR+: Per utilizzare il processo WiseThin+ o WiseRoot+, collegare il cavo di rilevamento della tensione dal pezzo di lavoro (3) al connettore.

4.

R500 Wire Feeder EUR+: Per utilizzare il processo WiseThin+ o WiseRoot+, collegare il cavo di rilevamento della tensione dal generatore (solo X5 Pulse+ Power Source) al connettore (4).

5.

R500 Wire Feeder EUR+: Per utilizzare la pulizia della torcia con aria compressa, collegare il tubo flessibile dell'aria compressa (5) al connettore di ingresso.

6.

Collegare il tubo protettivo del filo (6) al connettore.

>>  Utilizzare sempre la guaina isolante (fornita con il trainafilo) per il connettore per il tubo protettivo del filo.
