Trainafilo R500
Questa sezione descrive la struttura dei trainafili R500.

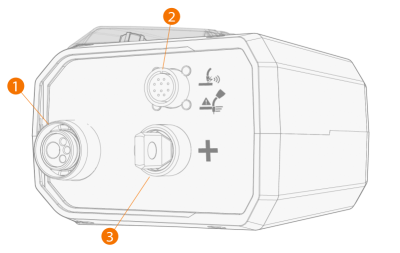

R500 Wire Feeder EUR, anteriore
|
1.
|
Connettore Euro per il collegamento del cavo di saldatura |
|
2.
|
Connettore periferico per prodotti ausiliari della torcia per saldatura |
|
3.
|
Connettore per cavo della corrente di saldatura, connettore positivo (+) |

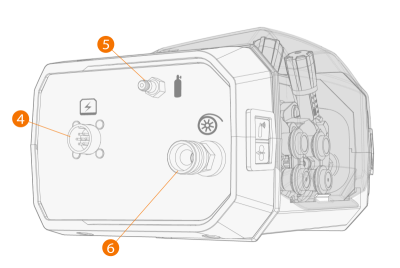

R500 Wire Feeder EUR, posteriore
|
4.
|
Connettore per cavo di controllo |
|
5.
|
Connettore del tubo flessibile per gas di protezione |
|
6.
|
Connettore per il tubo protettivo del filo |
>> Utilizzare sempre la guaina isolante (fornita con il trainafilo) per il connettore per il tubo protettivo del filo.

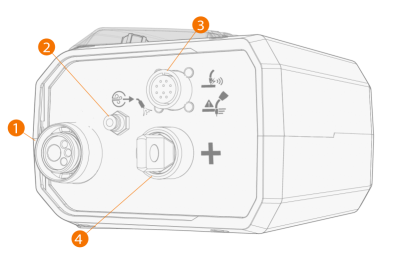

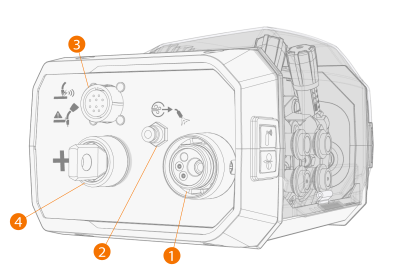

R500 Wire Feeder EUR+, anteriore
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Connettore Euro per il collegamento del cavo di saldatura |
|
2.
|
Connessione di uscita aria compressa (solo per pulizia della torcia) |
|
3.
|
Connettore periferico per prodotti ausiliari della torcia per saldatura |
|
4.
|
Connettore per cavo della corrente di saldatura, connettore positivo (+). |

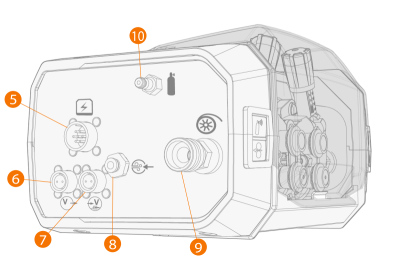

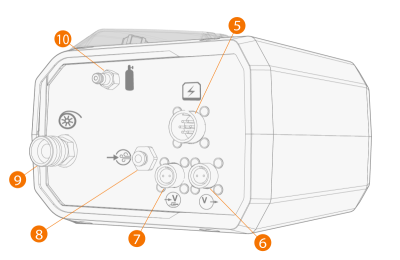

R500 Wire Feeder EUR+, posteriore
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Connettore per cavo di controllo |
|
6.
|
Connettore del cavo di rilevamento della tensione per il cavo di interconnessione (necessario per i processi WiseThin+ e WiseRoot+) |
|
7.
|
Connettore del cavo di rilevamento della tensione per il pezzo di lavoro (necessario per i processi WiseThin+ e WiseRoot+) |
|
8.
|
Connessione di ingresso aria compressa (solo per pulizia della torcia) |
|
9.
|
Connettore per il tubo protettivo del filo |
>> Utilizzare sempre la guaina isolante (fornita con il trainafilo) per il connettore per il tubo protettivo del filo
|
10.
|
Connettore del tubo flessibile per gas di protezione. |

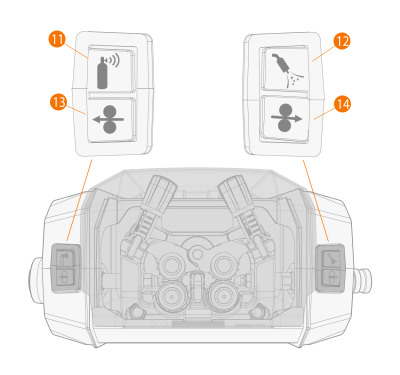

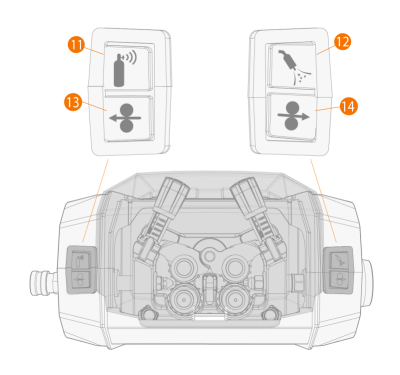

R500 Wire Feeder EUR/EUR+, top
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
12.
|
Pulsante per il getto d'aria (utilizzabile solo in R500 Wire Feeder EUR+) |
|
13.
|
Pulsante di avanzamento intermittente filo all'indietro |
>> Fa arretrare il filo di apporto (con l'arco spento)
|
14.
|
Pulsante di avanzamento intermittente filo in avanti |
>> Fa avanzare il filo d'apporto (con l'arco spento).
