Raccordement du câble PE (protection par la terre) (facultatif)

Si le RCM est installé sur le poste à souder avec le support de fixation officiel, le câble PE n'est pas nécessaire.

Pour les descriptions des pièces du RCM, voir Robot Connectivity Module (RCM).

Pour retirer et fixer le capot supérieur du RCM, se reporter à la section Retrait et fixation du capot supérieur du RCM.

1.

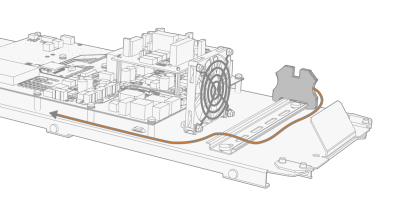

Connecter le câble PE au bornier du montage sur rail DIN.

2.

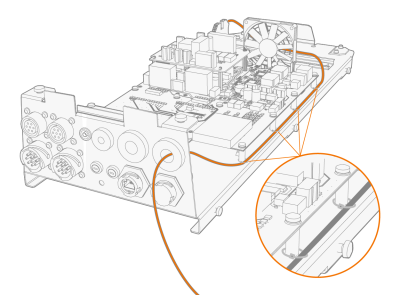

Passer le câble PE à travers une entrée de câble et le fixer en l'attachant aux supports de la carte de circuit imprimé avec des attaches de câble.
