Installation du module de bus de terrain

Cette section décrit comment installer un module de bus de terrain. Dans ces instructions, le câble du module de bus de terrain est acheminé à travers l'entrée de câble à l'aide d'un serre-câble. Pour plus d'informations sur les autres entrées de câble dans le RCM, voir Acheminement des câbles dans le RCM.

Pour obtenir des instructions sur le retrait et la fixation du capot supérieur du RCM, reportez-vous à Retrait et fixation du capot supérieur du RCM.

Outils nécessaires :

1.

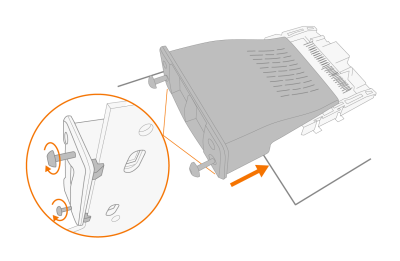

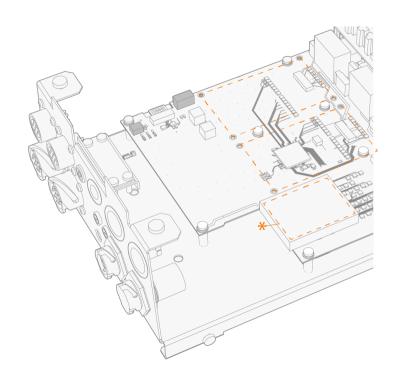

Pousser le module de bus de terrain dans l'emplacement du module de bus de terrain (*). Serrer les vis de fixation pour fixer le module de bus de terrain en place.

2.

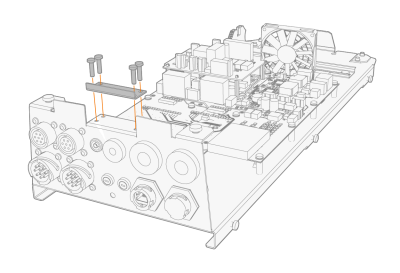

Retirer le serre-câble en dévissant les vis de fixation.

3.

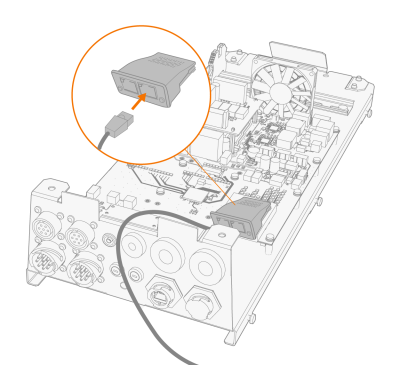

Passer le câble du module de bus de terrain à travers l'ouverture et le connecter au module de bus de terrain.

Le câble peut varier selon le module de bus de terrain.



4.

Refixer le serre-câble et serrer les vis de fixation.
