Acheminement des câbles dans le RCM

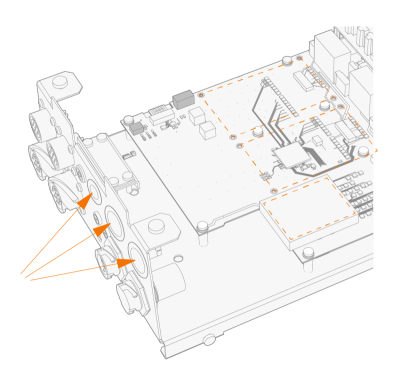

Le RCM dispose de plusieurs entrées pour des câbles de différentes tailles : une entrée avec serre-câble (utilisé pour la décharge de traction) et trois entrées avec passe-câbles.

Pour obtenir des instructions sur le retrait et la fixation du capot supérieur du RCM, reportez-vous à Retrait et fixation du capot supérieur du RCM.

Acheminement du câble à travers l'entrée avec serre-câble

1.

Retirer le serre-câble en dévissant les vis de fixation.

2.

Acheminer le câble à travers l'entrée.

3.

Refixer le serre-câble et serrer les vis de fixation.

Acheminement du câble à travers l'entrée avec passe-câbles

Percer le passe-câble et acheminer le câble à travers l'entrée.
