Raccordement des câbles au dévidoir (R500)

Pour la description des dévidoirs et leur emplacement, voir Dévidoirs R500.

Les connecteurs varient selon les modèles.

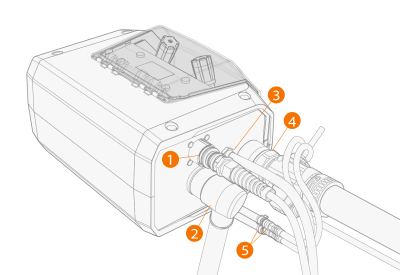

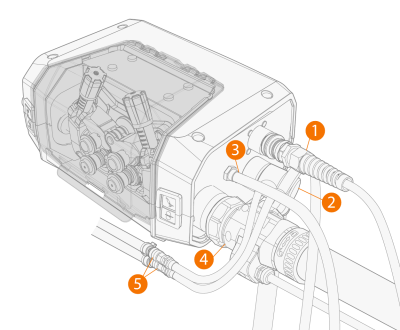

Face avant

1.

Raccorder le câble de commande des appareils auxiliaires de la torche de soudage (1) sur le connecteur périphérique.

2.

Raccorder le câble de courant de soudage (2) au connecteur positif (+) et le serrer avec un outil approprié.

3.

Dévidoir R500 EUR+ : Pour utiliser le nettoyage de la torche avec de l'air comprimé, raccorder le tuyau d'air comprimé (3) au connecteur de sortie.

4.

Enfoncer le raccord de la torche de soudage (4) dans le connecteur Euro, et serrer le collet à la main.

5.

Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (5) dans la fente et à travers l'ouverture.

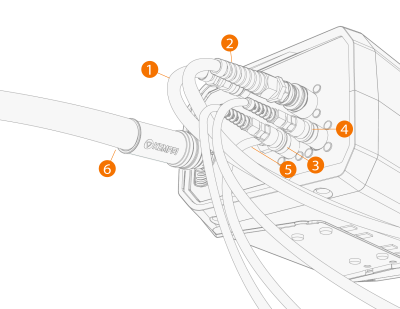

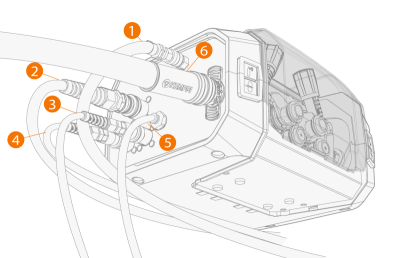

Face arrière



1.

Pousser le tuyau du gaz de protection (1) vers le connecteur jusqu'à ce qu'il se verrouille.

2.

Raccorder le câble de commande du dévidoir (2) au connecteur.

3.

R500 Wire Feeder EUR+: Pour utiliser le procédé WiseThin+ ou WiseRoot+, raccorder le câble détecteur de tension de la pièce ouvrée (3) au connecteur.

4.

R500 Wire Feeder EUR+: Pour utiliser le procédé WiseThin+ ou WiseRoot+, raccorder le câble détecteur de tension du poste à souder (postes à souder X5 Pulse+ uniquement) au connecteur (4).

5.

Dévidoir R500 EUR+ : Pour utiliser le nettoyage de la torche avec de l'air comprimé, raccorder le tuyau d'air comprimé (5) au connecteur d'entrée.

6.

Raccorder la gaine de fil (6) à son connecteur.

>>  Utilisez toujours la gaine isolante (livrée avec le dévidoir) dans le connecteur de gaine.
