Dévidoirs R500
Cette section décrit la structure des dévidoirs R500.

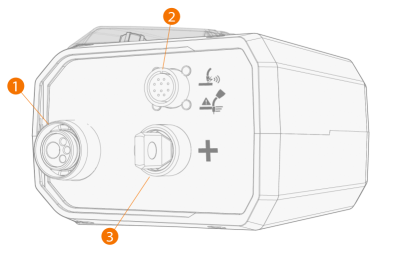

Dévidoir R500 EUR, avant
|
1.
|
Connecteur Euro du câble de soudage |
|
2.
|
Connecteur périphérique pour produits auxiliaires de torches de soudage |
|
3.
|
Connecteur du câble du courant de soudage, positif (+) |

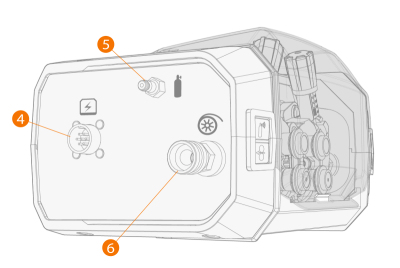

Dévidoir R500 EUR, arrière
|
4.
|
Connecteur du câble de commande |
|
5.
|
Connecteur du tuyau de gaz de protection |
>> Utilisez toujours la gaine isolante (livrée avec le dévidoir) dans le connecteur de gaine.

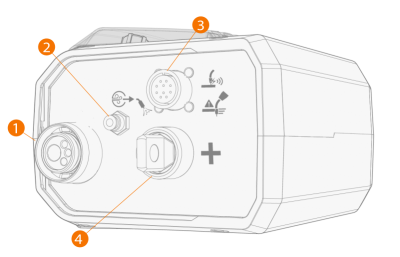

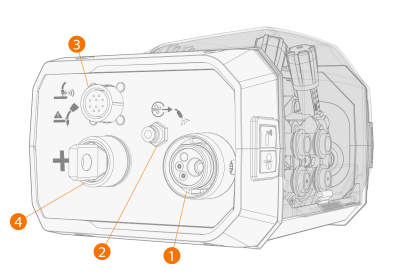

Dévidoir R500 EUR+, avant
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Connecteur Euro du câble de soudage |
|
2.
|
Raccord de sortie d'air comprimé (pour le nettoyage du torche uniquement) |
|
3.
|
Connecteur périphérique pour produits auxiliaires de torches de soudage |
|
4.
|
Connecteur du câble du courant de soudage, positif (+). |

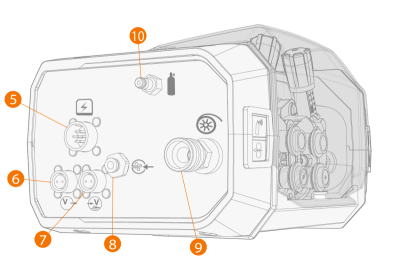

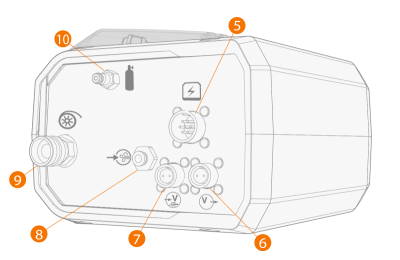

Dévidoir R500 EUR+, arrière
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Connecteur du câble de commande |
|
6.
|
Connecteur du câble détecteur de tension pour faisceau (obligatoire pour les procédés WiseThin+ et WiseRoot+) |
|
7.
|
Connecteur du câble détecteur de tension pour pièce ouvrée (obligatoire pour les procédés WiseThin+ et WiseRoot+) |
|
8.
|
Raccord d'entrée d'air comprimé (pour le nettoyage du torche uniquement) |
>> Utilisez toujours la gaine isolante (livrée avec le dévidoir) dans le connecteur de gaine
|
10.
|
Connecteur du tuyau de gaz de protection. |

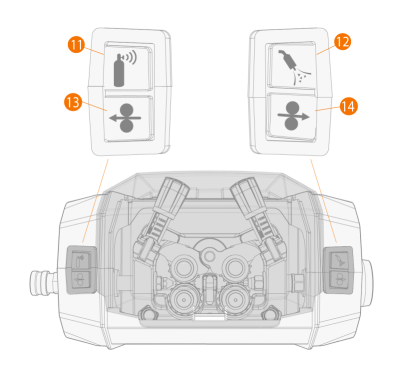

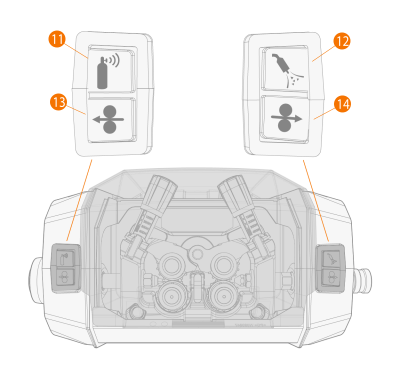

R500 Wire Feeder EUR/EUR+, haut de page
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
11.
|
Bouton de test du gaz |
|
12.
|
Bouton de jet d'air (utilisable uniquement sur le dévidoir R500 EUR+) |
|
13.
|
Bouton d'avance-fil vers l'arrière |
>> Déplace le fil d'apport vers l'arrière (lorsque l'arc est éteint)
|
14.
|
Bouton d'avance-fil vers l'avant |
>> Fait avancer le fil d'apport (arc éteint).
