Hitsausparametrit

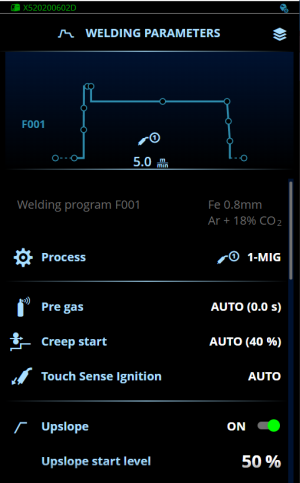

Hitsausparametrinäkymä sisältää käynnistys- ja pysäytyskäyrän, jonka avulla kaikkein oleellisimpien parametrien säätö onnistuu hyvin havainnollisesti. Alaosa näkymästä on varattu kaikille käytössä olevan hitsausprosessin hitsausasetuksille luettelona. Hitsausprosessin valinta perustuu aktiivisena olevaan muistikanavaan ja sen asetuksiin.

Monet hitsausparametrit ovat hitsausprosessikohtaisia, ja ne ovat näkyvissä ja säädettävissä sen mukaisesti.

Hitsausparametrien säätäminen

1. Valitse säädettävä hitsausparametri.

>>  Voit navigoida parametriluettelossa myös valitsemalla vaiheen käynnistys- ja pysäytyskäyrältä.

2. Säädä hitsausparametrin arvoa.

>>  Säädettävästä parametrista riippuen, katso lisätietoja myös alla olevista hitsausparametritaulukoista.

3. Vahvista uusi asetusarvo / valinta ja sulje säätönäkymä valitsemalla 'OK'.

Hitsausparametrit ja toimintojen kuvaukset

SuljettuManuaalisen MIG-prosessin hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä manuaalisella MIG-prosessilla.

Parametri Parametrin arvo Kuvaus
Prosessi Manuaalinen MIG, 1-MIG, Pulse, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position Tämä MIG-hitsausprosessin valinta on riippuvainen käytössä olevasta hitsausohjelmasta. Lisätietoja valinnaisista prosesseista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
Etukaasu 0,0 ... 9,9 s, Auto, askel 0,1
0,0 = Pois
Oletusarvo = Auto
Hitsaustoiminto, jossa suojakaasun virtaus käynnistyy ennen valokaaren syttymistä. Tämä varmistaa sen, ettei metalli joudu kosketuksiin ilman kanssa hitsauksen alkuvaiheessa. Käyttäjä määrittää etukaasuajan pituuden. Käytetään kaikille metalleille, mutta erityisesti ruostumattomalle teräkselle ja titaanille.
Aloitushidastus 10 ... 100 %, Auto, askel 1
Oletusarvo = Auto
Aloitushidastus määrittää langansyöttönopeuden ennen valokaaren syttymistä eli ennen kuin lisäainelanka on kosketuksissa työkappaleen kanssa. Kun valokaari syttyy, langansyöttönopeus vaihtuu automaattisesti käyttäjän asettamalle tasolle. Aloitushidastustoiminto on aina käytössä.
Touch Sense Ignition -sytytys Auto/Pois/Päällä
Oletusarvo = Auto
Touch Sense Ignition -toiminto vähentää roiskeita ja vakauttaa valokaaren välittömästi sytytyksen jälkeen.
Langansyöttönopeus 0,5 ... 25 m/min, askel 0,05 tai 0,1
Oletusasetus = 5,00 m/min

Langansyöttönopeuden säätöalue. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
Langansyöttönopeuden minimiarvo Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 0,5 m/min
Langansyöttönopeuden säädön minimi- ja maksimirajat.
Langansyöttönopeuden maksimiarvo Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 25 m/min
Jännite 400 A: 8 ... 45 V
500 A: 8 ... 50 V
Askel 0,1 V
Hitsausjännitteen säätö ja sen minimi- ja maksimirajat.
Dynamiikka -10,0 ... +10,0, askel 0,2
Oletusarvo = 0
Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo sitä karheampi valokaari.
Robotin kuljetusnopeus 20...2000 mm/min, askel 1 /
Robotin ohjaama
Oletusarvo = Robotin ohjaama
Käyttäjä voi asettaa muistikanavalle kuljetusnopeuden, joka lähetetään robotille. Huomaa kuitenkin, että:
- Robotissa on oltava toiminto, joka mahdollistaa muistikanavalta lähetetyn arvon käytön.
- Kuljetusnopeus voidaan edelleen asettaa suoraan robottiohjelmassa, jolloin robottiohjelman arvo ohittaa muistikanavalta lähetetyn arvon.
Kraatterintäyttö Päällä/Pois Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttö-toiminto laskee hitsaustehoa / langansyöttönopeutta hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla. MIG-prosessilla kraatterintäytön kesto, langansyöttönopeus ja jännite ovat käyttäjän ennalta määritettävissä.
Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
Katso 1-MIG-prosessin tiedot 1-MIG-parametritaulukosta.
- Kraatterintäytön kesto 0,0 ... 10,0 s, Auto, askel 0,1
Oletusasetus = 1,0 s
- Kraatterintäytön langansyöttönopeus 0,5 ... 25,0 m/min, Auto, askel 0,05 tai 0,1
Oletusasetus = 5 m/min
- Kraatterintäytön jännite 400 A: 8 ... 45 V, Auto
500 A: 8 ... 50 V, Auto
Askel 0,1 V
Oletusasetus = 18 V
Jälkivirta -30 ... +30 Jälkivirta-asetus vaikuttaa langan pituuteen hitsin lopussa, jotta lanka ei esimerkiksi pysähtyisi liian lähelle hitsisulaa. Tämä mahdollistaa samalla optimaalisen langan pituuden seuraavan hitsin alkuun.
Langan irrotus (WF end step) Pois/Päällä
Oletusarvo = Pois
Langan irrotus -toiminto estää lisäainelankaa tarttumasta virtasuuttimeen hitsin lopussa.
Jälkikaasu 0,0 ... 9,9 s, Auto, askel 0,1
0,0 = Pois
Oletusarvo = Auto
Hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Varmistaa, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja.

Suljettu1-MIG-hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä 1-MIG-prosessilla.

Parametri Parametrin arvo Kuvaus
Hitsausohjelma   Näyttää käytössä olevan hitsausohjelman. Hitsausohjelmaa ei voi muuttaa tässä näkymässä. Lisätietoa hitsausohjelman muuttamisesta on kohdassa Hitsausohjelmien käyttäminen.
Prosessi
MIG, 1-MIG, Pulse, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position Tämä MIG-hitsausprosessin valinta on riippuvainen käytössä olevasta hitsausohjelmasta.
Lisätietoja valinnaisista prosesseista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
Etukaasu 0,0 ... 9,9 s, Auto, askel 0,1
0,0 = Pois
Oletusarvo = Auto
Hitsaustoiminto, jossa suojakaasun virtaus käynnistyy ennen valokaaren syttymistä. Tämä varmistaa sen, ettei metalli joudu kosketuksiin ilman kanssa hitsauksen alkuvaiheessa. Käyttäjä määrittää etukaasuajan pituuden. Käytetään kaikille metalleille, mutta erityisesti ruostumattomalle teräkselle ja titaanille.
Aloitushidastus 10 ... 100 %, Auto, askel 1
Oletusarvo = Auto
Aloitushidastus määrittää langansyöttönopeuden ennen valokaaren syttymistä eli ennen kuin lisäainelanka on kosketuksissa työkappaleen kanssa. Kun valokaari syttyy, langansyöttönopeus vaihtuu automaattisesti käyttäjän asettamalle tasolle. Aloitushidastustoiminto on aina käytössä.
Touch Sense Ignition -sytytys Auto/Pois/Päällä
Oletusarvo = Auto
Touch Sense Ignition -toiminto vähentää roiskeita ja vakauttaa valokaaren välittömästi sytytyksen jälkeen.
Nousuvirta Päällä/Pois
Oletusarvo = Pois
Hitsaustoiminto, jolla määritetään, kuinka pitkän ajan kuluessa hitsausvirta kasvaa halutulle hitsausvirtatasolle hitsauksen alkuvaiheessa. Nousuvirran aloitustaso ja nousuaika ovat käyttäjän ennalta määritettävissä.
Nousuvirran aloitustaso 10 ... 100 %, Auto, askel 1
Oletusasetus = 50
- Virran nousuaika 0,1 ... 5 s, Auto, askel 0,1
Oletusasetus = 0,1
Kuuma-aloitus Päällä/Pois
Oletusarvo = Pois
Hitsaustoiminto, joka käyttää hitsin alkuvaiheessa suurempaa tai pienempää langansyöttönopeutta ja hitsausvirtaa. Kuuma-aloituksen jälkeen virta asettuu normaalille hitsausvirtatasolle. Toiminto helpottaa hitsauksen alkua varsinkin alumiinimateriaaleja hitsattaessa. Kuuma-aloituksen taso ja aika ovat käyttäjän määritettävissä. Kuuma-aloituksen lasku- tai nousuaika määrittää siirtymäajan kuuma-aloitusvaiheesta normaalille hitsausvirtatasolle. Kuuma-aloituksen hienosäätö (jännite) on säädettävissä 1-MIG-, pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla.
- Kuuma-aloituksen taso -50 ... +200 %, Auto, askel 1
Oletusasetus = 140
- Kuuma-aloituksen hienosäätö -10.0 ... +10.0, askel 0.1
Oletusarvo = 0
- Kuuma-aloituksen aika 0,1 ... 9,9 s, Auto, askel 0,1
Oletusasetus = 1,2 s
- Kuuma-aloituksen lasku- tai nousuaika 0,0 ... 10,0 s, askel 0,1 s.
Oletusasetus = 1,0 s
Wise-toiminto Ei mitään, WiseFusion, WisePenetration, WiseSteel. Tämän valitsemalla avautuu luettelo käytettävissä olevista Wise-toiminnoista. Lisätietoa on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
(Ei käytettävissä WiseRoot+, WiseThin+, MAX Cool, MAX Speed ja MAX Position -prosessien kanssa.)
Langansyöttönopeus 0,5 ... 25 m/min, askel 0,05 tai 0,1
Oletusasetus = 5,00 m/min

Langansyöttönopeuden säätöalue. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
Langansyöttönopeuden minimiarvo Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 0,5 m/min
Langansyöttönopeuden säädön minimi- ja maksimirajat.
Langansyöttönopeuden maksimiarvo Minimi/maksimi = 0,5 ... 25,0 m/min, askel 0,1
Oletusasetus = 25 m/min
Virta
10 ... koneen koko A, askel 1
Oletusasetus = 50 A
Hitsausvirran säätö. Vain WisePenetration-toiminnon kanssa.
Hienosäätö Esimerkki: -10,0 ... +10,0 V *, askel 0,1
Jännitteen hienosäätö.
* Hitsausjännitteen säätöalue määritellään käytössä olevassa hitsausohjelmassa.
Dynamiikka -10,0 ... +10,0, askel 0,2
Oletusarvo = 0
Määrittää valokaaren oikosulkukäyttäytymistä. Mitä pienempi arvo sitä pehmeämpi valokaari, ja vastaavasti mitä suurempi arvo sitä karheampi valokaari.
Robotin kuljetusnopeus 20...2000 mm/min, askel 1 /
Robotin ohjaama
Oletusarvo = Robotin ohjaama
Käyttäjä voi asettaa kuljetusnopeuden muistikanavalle, joka lähetetään robotille. Huomaa kuitenkin, että:
- Robotissa on oltava toiminto, joka mahdollistaa muistikanavalta lähetetyn arvon käytön.
- Kuljetusnopeus voidaan edelleen asettaa suoraan robottiohjelmassa, jolloin robottiohjelman arvo ohittaa muistikanavalta lähetetyn arvon.
Kraatterintäyttö Päällä/Pois Suurella teholla hitsattaessa hitsin loppuun muodostuu tavallisesti kraatteri. Kraatterintäyttö-toiminto laskee hitsaustehoa / langansyöttönopeutta hitsaustyön lopussa, jolloin kraatteri voidaan täyttää alhaisella tehotasolla.
Kraatterintäytön hienosäätö (jännite) on säädettävissä 1-MIG-, pulssi-, DPulse-, WiseThin+- ja MAX Speed -prosesseilla.
- Kraatterintäytön aloitustaso 10 ... 150 %, Auto, askel 1
Oletusasetus = 100
- Kraatterintäytön hienosäätö -10,0 ... +10,0, askel 0,1
Oletusarvo = 0
- Kraatterintäytön kesto 0,1 ... 10,0 s, Auto, askel 0,1
Oletusasetus = 1,0 s
- Kraatterintäytön lopetustaso 10 ... 150 %, Auto, askel 1
Oletusasetus = 30
- Kraatterin täytön lopetustason aika 0,1 ... 10,0 s, askel 0,1
Oletusasetus = 0,0 s
Jälkivirta -30 ... +30 Jälkivirta-asetus vaikuttaa langan pituuteen hitsin lopussa, jotta lanka ei esimerkiksi pysähtyisi liian lähelle hitsisulaa. Tämä mahdollistaa samalla optimaalisen langan pituuden seuraavan hitsin alkuun.
Langan irrotus (WF end step) Pois/Päällä
Oletusarvo = Pois
Langan irrotus -toiminto estää lisäainelankaa tarttumasta virtasuuttimeen hitsin lopussa.
Jälkikaasu 0,0 ... 9,9 s, Auto, askel 0,1
0,0 = Pois
Oletusarvo = Auto
Hitsaustoiminto, jossa suojakaasun virtaus jatkuu, kun valokaari on sammunut. Varmistaa, ettei kuuma hitsi joudu kosketuksiin ilman kanssa sen jälkeen, kun valokaari on sammunut. Tämä suojaa hitsiä ja myös elektrodia. Käytetään kaikille metalleille. Erityisesti ruostumaton teräs ja titaani edellyttävät pitkiä jälkikaasuaikoja.

SuljettuPulssi/DPulse-hitsausparametrit

Tässä luetellut parametrit ovat säädettävissä MIG ja 1-MIG -hitsausparametrien lisäksi, kun käytössä on X5-pulssivirtalähde. DPulse = Kaksoispulssiprosessi.

Parametri Parametrin arvo Kuvaus
Pulssivirta -10 ... +15 %, askel 1 Pulssivirran hienosäätö suhteessa pulssi- ja DPulse-hitsausprosessien virtaan.
DPulse-suhde 10 ... 90 %, askel 1 Tämä säätää kaksoispulssin ajallista suhdetta (prosenttiosuutta), eli kuinka kauan kaksoispulssin ensimmäistä pulssitasoa käytetään. Toinen pulssitaso määrittyy suhteessa ensimmäisen tason asetukseen.
DPulse-taajuus 0,4 ... 8,0 Hz, Auto, askel 0,1 Kaksoispulssin taajuuden säätö. Kuinka kauan ensimmäisen tason alusta kuluu toisen tason loppuun.
DPulse, 1. taso: Langansyöttönopeus 0,50 ... 25 m/min, askel 0,05 tai 0,1 Ensimmäisen kaksoispulssitason langansyöttönopeus (sekä minimi-/maksimiarvot langansyöttönopeudelle). Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
DPulse, 1. taso: Hienosäätö -10 ... +10, askel 1 Hitsausjännitteen hienosäätö.
DPulse, 2. taso: Langansyöttönopeus 0,50 ... 25 m/min, askel 0,05 tai 0,1 Toisen kaksoispulssitason langansyöttönopeus. Toisen DPulse- eli kaksoispulssitason langansyöttönopeus muuttuu automaattisesti, kun ensimmäisen DPulse-tason langansyöttönopeutta säädetään. Kun langansyöttönopeus on alle 5 m/min, säätö tapahtuu 0,05 askelin, ja kun langansyöttönopeus on 5 m/min tai yli, säätö tapahtuu 0,1 askelin.
DPulse, 2. taso: Hienosäätö -10 ... +10, askel 1 Hitsausjännitteen hienosäätö.

SuljettuMAX Speed -parametrit

Tässä luetellut parametrit ovat MAX Speed -prosessikohtaisia.

Parametri Parametrin arvo Kuvaus
MAX Speed -taajuus 100 ... 800 Hz, Auto, askel 10 MAX Speed -taajuuden asetus.

SuljettuMAX Position -parametrit

Tässä luetellut parametrit ovat MAX Position -prosessikohtaisia.

Parametri Parametrin arvo Kuvaus
MAX Position -taajuus -0,5 ... +0,5 Hz, askel 0,1
Oletusasetus = 0
MAX Position -taajuuden hienosäätö.
Pulssivirta -10 … 15 %, askel 1
Oletusasetus = 0
MAX Position -pulssivirran säätö.
Levynvahvuus 3,0 ... 12,0 mm MAX Position -levynvahvuuden asetus.

Lisätietoja valinnaisista hitsausominaisuuksista ja -toiminnoista on kohdassa Lisätietoja toiminnoista ja ominaisuuksista.
