Kenttäväyläasetukset

Kenttäväyläasetuksiin pääsee AX Manager -käyttöliittymän Asetusvalikosta. Alla olevissa taulukoissa on kunkin tuetun kenttäväylän asetusparametrit. Kenttäväyläasetusnäkymä vaihtelee käytetyn kenttäväylämoduulin mukaan.

Kenttäväyläasetusten muuttaminen

1. Valitse asetusparametri säädettäväksi.
2. Valitse asetuksen arvo.

>>  Riippuen säädettävästä asetusparametrista, katso lisätietoja alla olevasta kenttäväyläasetustaulukosta.

3. Vahvista uusi asetusarvo / valinta ja sulje säätönäkymä valitsemalla 'Tallenna'.

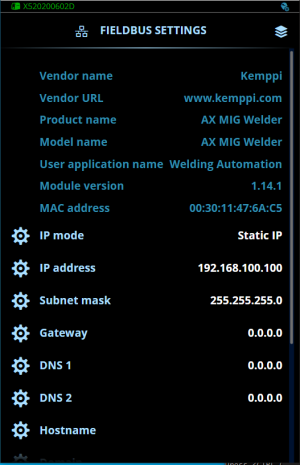

Kenttäväyläasetukset

SuljettuModbus TCP

Tässä taulukossa luetellaan Modbus TCP -kenttäväyläasetukset.

Parametri Arvo Kuvaus
Tunnistetiedot
Toimittajan nimi Kemppi Kempille määritetty toimittajatunnus.
Tuotekoodi   Kenttäväylämoduulin tilauskoodi.
Toimittajan URL www.kemppi.fi Toimittajan URL-osoite.
Tuotteen nimi AX MIG Welder Hitsausjärjestelmän nimi.
Mallin nimi AX MIG Welder Hitsausjärjestelmän nimi.
Käyttäjäsovelluksen nimi Hitsausautomatiikka Sovelluksen kuvaus.
Moduuliversio Esimerkki: 1.23.4 Kenttäväylämoduulin ohjelmistoversio.
MAC-osoite Esimerkki: AA:BB:CC:DD:EE:FF Kenttäväylämoduulin Ethernet-portin yksilöllinen osoitetunnus.
Konfigurointiparametrit
IP-tila Staattinen IP
Asiakas		 Staattinen IP: IP-osoiteparametrien arvot on syötettävä manuaalisesti.
Asiakas: IP-osoiteparametrien arvot tulevat DHCP-palvelimelta.
IP-osoite   Kenttäväylämoduulin asiakaskohtainen IPv4-osoite.
Aliverkon peite   Kenttäväylämoduulin aliverkon peite.
Portti   Portin IPv4-osoite (jos käytössä). Tämä kenttä voi olla tyhjä.
DNS 1   Ensisijaisen DNS-palvelimen IPv4-osoite. Tämä kenttä voi olla tyhjä.
DNS 2   Toissijaisen DNS-palvelimen IPv4-osoite. Tämä kenttä voi olla tyhjä.
Verkkonimi   Verkkonimi, rajoitettu 64 merkkiin. Tämä kenttä voi olla tyhjä.
Verkkotunnus   Verkkotunnus, rajoitettu 48 merkkiin. Tämä kenttä voi olla tyhjä.
Portin 1 tila Automaattinen
10 MBit Half Duplex
10 MBit Full Duplex
100 MBit Half Duplex
100 MBit Full Duplex		 Ethernet-nopeus / duplex portille 1.
Automaattitilassa kenttäväylämoduuli valitsee oikean tilan automaattisesti.
Portin 2 tila Automaattinen
10 MBit Half Duplex
10 MBit Full Duplex
100 MBit Half Duplex
100 MBit Full Duplex		 Ethernet-nopeus / duplex portille 2.
Automaattitilassa kenttäväylämoduuli valitsee oikean tilan automaattisesti.
Yhteyden aikakatkaisu 1 ... 65535 s
0 = Ei käytössä		 Aika sekunneissa, jonka Modbus-yhteys voi olla auki ilman toimintoa (luku tai kirjoitus), ennen kuin moduuli sulkee yhteyden.
Prosessin aktiivinen aikakatkaisu 1 ... 65535 ms
0 = Ei käytössä		 Aika millisekunteina, jonka kenttäväylämoduuli pysyy aktiivisessa tilassa viimeisen Modbus-viestin vastaanottamisen jälkeen. Jos Modbus-yhteys katkeaa hitsauksen aikana, laite lopettaa hitsauksen, kun moduulin tila muuttuu aktiivisesta ei-aktiiviseksi.

SuljettuEtherNet/IP

Tässä taulukossa luetellaan Ethernet/IP-kenttäväyläasetukset.

Parametri Arvo Kuvaus
Tunnistetiedot
ODVA-toimittajatunnus 0x057B ODVA:n Kempille määrittämä toimittajatunnus.
ODVA-laitetyyppi 0x0064 Ilmoitus hitsausjärjestelmän yleistyypistä.
Tuotekoodi 3 Koodi, josta robotti tunnistaa hitsausjärjestelmän.
Sarjanumero Esimerkki: 750012345 Hitsausvirtalähteen sarjanumero.
Tuotteen nimi AX MIG Welder Hitsausjärjestelmän nimi.
Moduuliversio Esimerkki: 1.23.4 Kenttäväylämoduulin ohjelmistoversio.
MAC-osoite Esimerkki: AA:BB:CC:DD:EE:FF Kenttäväylämoduulin Ethernet-portin yksilöllinen osoitetunnus.
Konfigurointiparametrit
IP-osoitteen konfigurointi Asiakas / Staattinen IP Asiakas: IP-osoiteparametrien arvot tulevat DHCP-palvelimelta.
Staattinen IP: IP-osoiteparametrien arvot on syötettävä manuaalisesti.
IP-osoite   Kenttäväylämoduulin asiakaskohtainen IPv4-osoite.
Aliverkon peite   Kenttäväylämoduulin aliverkon peite.
Portti   Portin IPv4-osoite (jos käytössä). Tämä kenttä voi olla tyhjä.
DNS 1   Ensisijaisen DNS-palvelimen IPv4-osoite. Tämä kenttä voi olla tyhjä.
DNS 2   Toissijaisen DNS-palvelimen IPv4-osoite. Tämä kenttä voi olla tyhjä.
Verkkonimi   Verkkonimi, rajoitettu 64 merkkiin. Tämä kenttä voi olla tyhjä.
Verkkotunnus   Verkkotunnus, rajoitettu 48 merkkiin. Tämä kenttä voi olla tyhjä.
Portin 1 tila Automaattinen
10 MBit Half Duplex
10 MBit Full Duplex
100 MBit Half Duplex
100 MBit Full Duplex		 Ethernet-nopeus / duplex portille 1.
Automaattitilassa kenttäväylämoduuli valitsee oikean tilan automaattisesti.
Portin 2 tila Automaattinen
10 MBit Half Duplex
10 MBit Full Duplex
100 MBit Half Duplex
100 MBit Full Duplex		 Ethernet-nopeus / duplex portille 2.
Automaattitilassa kenttäväylämoduuli valitsee oikean tilan automaattisesti.

SuljettuProfibus

Tässä taulukossa luetellaan Profibus-kenttäväyläasetukset.

Parametri Arvo Kuvaus
Tunnistetiedot
Valmistaja 0x0368 PNO:n (PROFIBUS Nutzerorganisation) Kempille määrittämä toimittajatunnus.
PNO-tunnistenumero 0x11BF Valmistajakohtainen tunnistenumero.
Tilaustunnus   Kenttäväylämoduulin tilauskoodi
Sarjanumero Esimerkki: PSNK0012345 Hitsausvirtalähteen sarjanumero.
Laitteistoversio Esimerkki: 1 Kenttäväylämoduulin laitteistoversio.
Moduuliversio Esimerkki: 1.23.4 Kenttäväylämoduulin ohjelmistoversio.
Konfigurointiparametrit
Solmuosoite 0...125
126 = SSA-tila		 Kenttäväylämoduulin solmuosoite.
SSA-tilassa solmun osoite määritetään automaattisesti.

SuljettuDeviceNet

Tässä taulukossa luetellaan DeviceNet-kenttäväyläasetukset.

Parametri Arvo Kuvaus
Tunnistetiedot
ODVA-toimittajatunnus 1403 ODVA:n Kempille määrittämä toimittajatunnus.
ODVA-laitetyyppi 100 Hitsausjärjestelmän tyypin tunniste.
Tuotekoodi 3 Koodi, josta robotti tunnistaa hitsausjärjestelmän.
Sarjanumero Esimerkki: 750012345 Hitsausvirtalähteen sarjanumero.
Moduuliversio Esimerkki: 1.23.4 Kenttäväylämoduulin ohjelmistoversio.
Tuotteen nimi AX MIG Welder Hitsausjärjestelmän nimi.
Konfigurointiparametrit
Solmuosoite 0...63 Kenttäväylämoduulin solmuosoite.
Baudinopeus 125 kbps
250 kbps
500 kbps
Auto		 Nopeus, jolla tietoa siirretään tiedonsiirtokanavassa.

SuljettuEtherCAT

Tässä taulukossa luetellaan EtherCAT-kenttäväyläasetukset.

Parametri Arvo Kuvaus
Tunnistetiedot
ETG-toimittajatunnus 0x00FE0001 ETG:n (EtherCAT Technology Group) Kempille määrittämä toimittajatunnus.
Laitetyyppi 0x00000000 Hitsausjärjestelmän tyypin tunniste.
Tuotekoodi 0x000003<kenttäväylän liityntätila heksadesimaalimuodossa> Koodi, josta robotti tunnistaa hitsausjärjestelmän.
Esimerkiksi kenttäväylän liityntätilassa 20 tuotekoodi on 0x00000314.
Sarjanumero Esimerkki: 750012345 Hitsausvirtalähteen sarjanumero.
Laitteen nimi AX MIG Welder Hitsausjärjestelmän nimi.
Laitteistoversio Esimerkki: 1 Hitsausjärjestelmän laitteistoversio.
Moduuliversio Esimerkki: 1.23.4 Kenttäväylämoduulin ohjelmistoversio.
Konfigurointiparametrit
Laitteen tunnus 1...65535 Kenttäväylämoduulin solmuosoite.

SuljettuProfinet

Tässä taulukossa luetellaan Profinet-kenttäväyläasetukset.

Parametri Arvo Kuvaus
Tunnistetiedot
Laitteen tunnus 0x0003 Koodi, josta robotti tunnistaa hitsausjärjestelmän.
PNO-toimittajatunnus 0x0368 Kempille määritetty toimittajatunnus.
Asematyyppi AX MIG Welder Hitsausjärjestelmän nimi.
Tilaustunnus   Kenttäväylämoduulin tilauskoodi
Sarjanumero Esimerkki: PSNK0012345 Hitsausvirtalähteen sarjanumero.
Laitteistoversio Esimerkki: 1 Hitsausjärjestelmän laitteistoversio.
Moduuliversio Esimerkki: 1.23.4 Kenttäväylämoduulin ohjelmistoversio.
Portin 1 / Portin 2 MAC-osoite Esimerkki: AA:BB:CC:DD:EE:FF Kenttäväylämoduulin Ethernet-porttien 1 ja 2 yksilöllinen osoitetunnus.
