Hitsauskaapelin kalibrointi

Kaapelivastus voidaan mitata ilman erillistä mittauskaapelia käyttämällä sisäänrakennettua kaapelin kalibrointitoimintoa.

Jotta kalibrointi onnistuisi, käytä puhdasta/uutta virtasuutinta ja varmista, että työkappaleen pinta on puhdas.

1.

Irrota hitsauspolttimen kaasusuutin.

2.

Vedä jäljellä oleva lisäainelanka takaisin hitsauspolttimesta painamalla langanajo taakse -painiketta (tarvittaessa katkaise lanka ensin).

3.

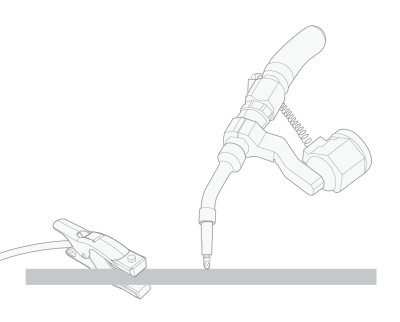

Aseta hitsauspoltin suorassa kulmassa (90°) noin 1 mm:n päähän työkappaleesta.

4.

Siirrä hitsauspoltinta niin, että virtasuutin koskettaa työkappaletta.

Virtasuuttimen ja työkappaleen välisen kosketuksen tulee olla riittävä. Virtasuutinta ei kuitenkaan saa painaa liian lujasti työkappaletta vasten.

5.

Mene AX Manager -käyttöliittymässä kohtaan Asetukset - Laiteasetukset ja valitse Kaapelin kalibrointi. Seuraa näytölle tulevia ohjeita.

6.

Tarkista mitatut arvot AX Manager -käyttöliittymässä ja toista kalibrointi tarvittaessa (jos esimerkiksi kalibrointi epäonnistui virtasuuttimen ja työkappaleen välisen huonon kosketuksen vuoksi).

7.

Kalibroinnin jälkeen nosta hitsauspoltin irti työkappaleesta, vedä lanka ulos virtasuuttimesta ja kiinnitä kaasusuutin takaisin paikalleen.
