Hitsauspolttimen ohjauskaapelin liitin

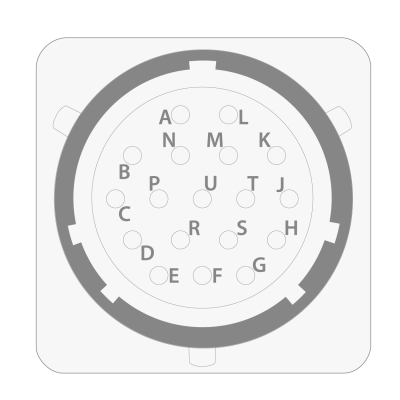

Tässä osassa kuvataan robottihitsauspolttimen ohjauskaapelin liittimen nastojen järjestys ja tarkoitus.

Nasta	Signaali	Kuvaus	Pariliitosnasta ja signaali
A	GND (48 V)	Kemppi-oheislaitteiden virtalähteen maadoitus.	C: 48 V lähtö
B	Data tulo/lähtö	Kemppi-oheislaitteiden tiedonsiirtodata.	-
C	48 V lähtö	48 V:n virransyöttö Kemppi-oheislaitteita varten.	A: GND (48 V)
D	Lankajarrun lähtö	Kemppi-lankajarrun lähtösignaali.	C: 48 V lähtö
E	Kosketustunnistus kaasusuuttimella	Kosketustunnistusjännitteen (50...200 V) lähtö kosketustunnistukseen kaasusuuttimella.	-
F	Törmäystunnistin 24 V	24 V:n lähtö törmäystunnistimen tuloa varten.	G: Törmäystunnistimen tulo
G	Törmäystunnistimen tulo	Törmäystunnistimen tulo.	F: Törmäystunnistin 24 V (kun nasta R jätetään auki) K: GND (ulkoinen 24 V) (kun nasta R on kytketty nastaan P)
H	Hitsauspolttimen LED, punainen C / vihreä A	Virtarajoitettu [~ 5 mA] lähtö hitsauspolttimen LEDille (C = katodi, A = anodi).	J: Hitsauspolttimen LED, punainen A / vihreä C
J	Hitsauspolttimen LED, punainen A / vihreä C	Virtarajoitettu [~ 5 mA] lähtö hitsauspolttimen LEDille (C = katodi, A = anodi).	H: Hitsauspolttimen LED, punainen C / vihreä A
K	GND (ulkoinen 24 V)	Maadoitus signaalille 'Ulkoinen 24 V:n lähtö' (nasta P).	P: Ulkoinen 24 V lähtö G: Törmäystunnistimen tulo (kun nasta R on kytketty nastaan P) L: Langanajo eteen -toiminnon tulo (kun nasta R on kytketty nastaan P) M: Kaasupuhalluksen tulo (kun nasta R on kytketty nastaan P) N: Langanajo taakse -toiminnon tulo (kun nasta R on kytketty nastaan P)
L	Langanajo eteen -toiminnon tulo	Langanajo eteen -toiminnon tulo.	P: Ulkoinen 24 V;n lähtö (kun nasta R jätetään auki) K: GND (ulkoinen 24 V) (kun nasta R on kytketty nastaan P)
M	Kaasupuhalluksen tulo	Kaasupuhalluksen tulo.	P: Ulkoinen 24 V:n lähtö (kun nasta R jätetään auki) K: GND (ulkoinen 24 V) (kun nasta R on kytketty nastaan P)
N	Langanajo taakse -toiminnon tulo	Langanajo taakse -toiminnon tulo.	P: Ulkoinen 24 V;n lähtö (kun nasta R jätetään auki) K: GND (ulkoinen 24 V) (kun nasta R on kytketty nastaan P)
P	Ulkoinen 24 V:n lähtö	24 V:n jännitelähtö oheislaitteita varten.	K: GND (ulkoinen 24 V) G: Törmäystunnistimen tulo (kun nasta R jätetään auki) L: Langanajo eteen -toiminnon tulo (kun nasta R jätetään auki) M: Kaasupuhalluksen tulo (kun nasta R jätetään auki) N: Langanajo taakse -toiminnon tulo (kun nasta R jätetään auki) R: Hitsauspolttimen tulon logiikka
R	Hitsauspolttimen tulon logiikka	Ottaa käyttöön ala-aktiivisen logiikan hitsauspolttimen tulosignaaleille: Törmäystunnistin, langanajo eteen/taakse, kaasupuhallus (tulosignaalit ovat aktiivisia, kun ne on kytketty nastaan K: GND (ulkoinen 24 V) ).	-
S	Varattu	Varattu tulevaa käyttöä varten.	-
T	Varattu	Varattu tulevaa käyttöä varten.	-
U	Varattu	Varattu tulevaa käyttöä varten.	-
