Langansyöttölaitteen oheislaiteliitäntä

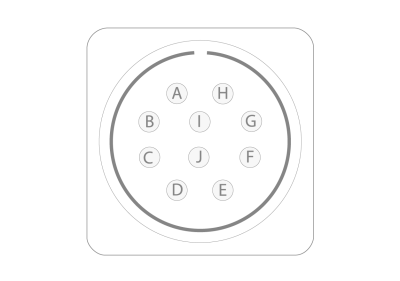

Tässä luvussa kuvataan oheislaiteliitännän nastojen tarkoitus ja järjestys. Oheislaiteliitäntää käytetään hitsauspistoolin lisälaitteiden liittämiseen.

A. Moottori (+)

>>  moottoripistoolille

B. Moottori (-)

>>  moottoripistoolille

C. Syöttö (+24 V)

>>  törmäystunnistimelle, jossa on LED-tilailmaisimet

D. Langanajon tulo

>>  hitsauspistoolin langanajopainikkeelle

E. Törmäystunnistimen tulo

>>  törmäystunnistimelle (vain pistoolin kiinnikkeissä T1 ja T2 on törmäystunnistin)

F. Kosketustunnistimen lähtö (+50...+200 V)

>>  kosketuksen tunnistukseen kaasusuuttimella (varmista, että pistooli tukee kosketuksen tunnistusta kaasusuuttimella)

G. Takometri (+5 V)

>>  moottoripistoolille

H. Syöttö GND

>>  hitsauspistoolin langanajopainikkeelle

>>  törmäystunnistimelle

I. Takometri GND

>>  moottoripistoolille

J. Takometrin syöte

>>  moottoripistoolille.
