AX MIG Welder -välikaapeli

AX MIG Welder -laitteiston välikaapelit ovat saatavilla useina eri pituuksina ja eri laitteistokokoonpanoja varten.

Litästietoja kaapelien asentamisesta on kohdissa Kaapelien kytkeminen virtalähteeseen ja RCM-laitteeseen ja Kaapelien kytkeminen langansyöttölaitteeseen (R500).

Välikaapelin virtalähteen puoleinen pää

1. Jännitteentunnistuskaapeli (WiseThin+ ja WiseRoot+ edellyttävät jännitteentunnistuskaapelia)
2. Suojakaasuletku
3. Hitsausvirtakaapeli
4. Langansyöttölaitteen ohjauskaapeli.

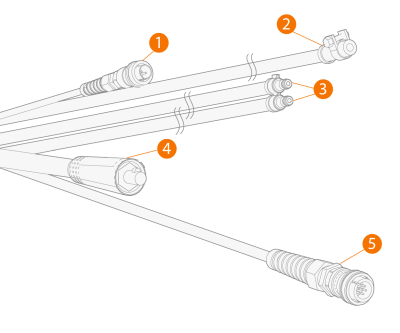

Välikaapelin virtalähteen puoleinen pää - nestejäähdytys

1. Jännitteentunnistuskaapeli (WiseThin+ ja WiseRoot+ edellyttävät jännitteentunnistuskaapelia)
2. Suojakaasuletku
3. Jäähdytysnesteen letkut (meno/paluu)
4. Hitsausvirtakaapeli
5. Langansyöttölaitteen ohjauskaapeli.

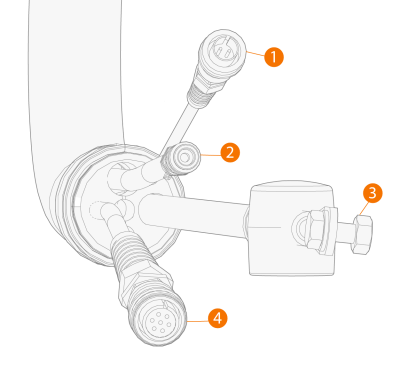

Välikaapelin langansyöttölaitteen puoleinen pää

1. Jännitteentunnistuskaapeli (WiseThin+ ja WiseRoot+ edellyttävät jännitteentunnistuskaapelia)
2. Suojakaasuletku
3. Hitsausvirtakaapeli
4. Langansyöttölaitteen ohjauskaapeli.

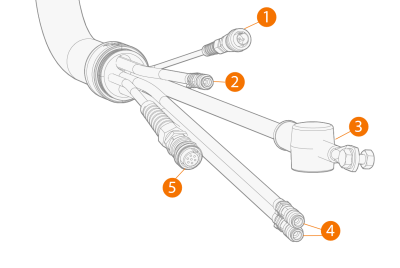

Välikaapelin langansyöttölaitteen puoleinen pää - nestejäähdytys



1. Jännitteentunnistuskaapeli (WiseThin+ ja WiseRoot+ edellyttävät jännitteentunnistuskaapelia)
2. Suojakaasuletku
3. Hitsausvirtakaapeli
4. Jäähdytysnesteen letkut (meno/paluu)
5. Langansyöttölaitteen ohjauskaapeli.
