Conexión de los cables al alimentador de alambre (R500)

Para ver las descripciones de los conectores del alimentador de alambre y sus ubicaciones, consulte R500 alimentadores de alambre.

Se producen variaciones específicas del modelo en los conectores.

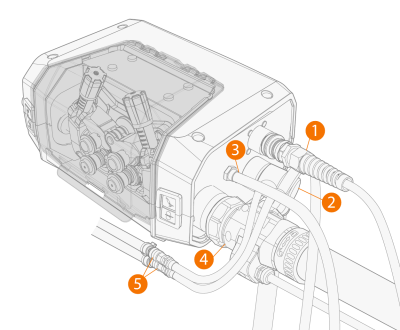

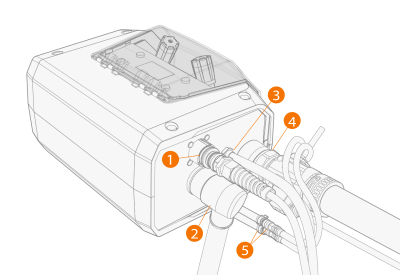

Parte frontal

1.

Conecte el cable de control para dispositivos auxiliares de pistola de soldar (1) al conector periférico.

2.

Conectar el cable de corriente de soldadura (2) al conector positivo (+) y apretarlo con una herramienta adecuada.

3.

R500 Wire Feeder EUR+: Para usar la limpieza de pistolas con aire comprimido, conecte la manguera de aire comprimido (3) al conector de salida.

4.

Introduzca el conector de la pistola de soldar (4) en el conector Euro y ajuste el collarín a mano.

5.

Si tiene la unidad de refrigeración opcional, conecte las mangueras de líquido refrigerante (5).

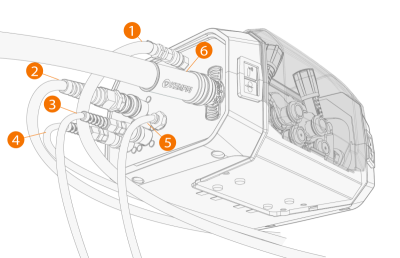

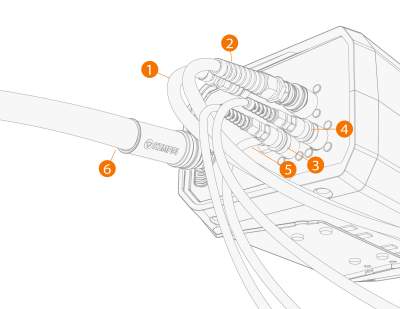

Parte posterior



1.

Empuje la manguera del gas de protección (1) hacia el conector hasta que quede bloqueada.

2.

Conecte el cable de control del alimentador de alambre (2) al conector.

3.

R500 Wire Feeder EUR+: Para usar el proceso WiseThin+ o WiseRoot+, conecte el cable de sensor de voltaje desde la pieza de trabajo (3) al conector.

4.

R500 Wire Feeder EUR+: Para usar el proceso WiseThin+ o WiseRoot+, conecte el cable de sensor de voltaje desde la fuente de potencia (solo fuentes de alimentación X5 Pulse+) al conector (4).

5.

R500 Wire Feeder EUR+: Para usar la limpieza de pistolas con aire comprimido, conecte la manguera de aire comprimido (5) al conector de entrada.

6.

Conecte el conducto de alambre (6) al conector.

>>  Utilice siempre el manguito aislante (suministrado con el alimentador de alambre) en el conector del conducto de alambre.
