R500 alimentadores de alambre
Esta sección describe la estructura de los alimentadores de alambre R500.

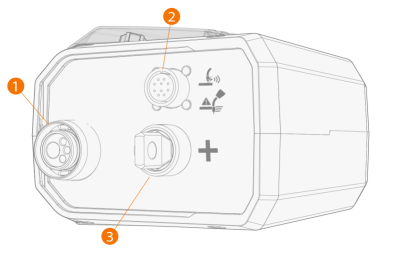

R500 Wire Feeder EUR, delantero
|
1.
|
Conector Euro para la conexión del cable de soldadura |
|
2.
|
Conector periférico para productos auxiliares de pistolas de soldar |
|
3.
|
Conector de cable de corriente de soldadura, conector positivo (+) |

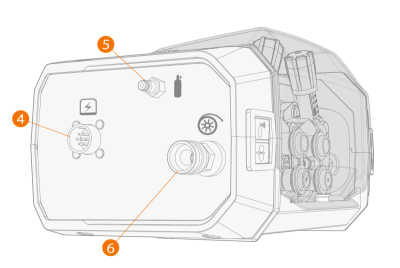

R500 Wire Feeder EUR, trasero
|
4.
|
Conector del cable de control |
|
5.
|
Conector de la manguera de gas de protección |
|
6.
|
Conector del conducto de alambre |
>> Utilice siempre el manguito aislante (suministrado con el alimentador de alambre) en el conector del conducto de alambre.

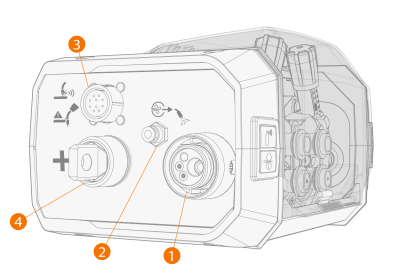

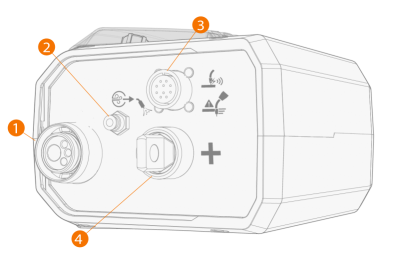

R500 Wire Feeder EUR+, delantero
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Conector Euro para la conexión del cable de soldadura |
|
2.
|
Conexión de salida de aire comprimido (solo para limpieza de pistolas) |
|
3.
|
Conector periférico para productos auxiliares de pistolas de soldar |
|
4.
|
Conector de cable de corriente de soldadura, conector positivo (+). |

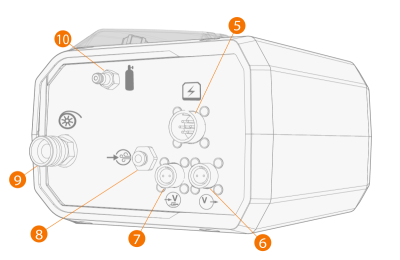

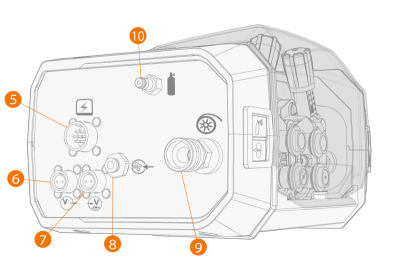

R500 Wire Feeder EUR+, trasero
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Conector del cable de control |
|
6.
|
Conector del cable de sensor de voltaje para el cable de interconexión (necesaria para los procesos WiseThin+ y WiseRoot+) |
|
7.
|
Conector del cable de sensor de voltaje para la pieza de trabajo (necesaria para los procesos WiseThin+ y WiseRoot+) |
|
8.
|
Conexión de entrada de aire comprimido (solo para limpieza de pistolas) |
|
9.
|
Conector del conducto de alambre |
>> Utilice siempre el manguito aislante (suministrado con el alimentador de alambre) en el conector del conducto de alambre.
|
10.
|
Conector de la manguera de gas de protección. |

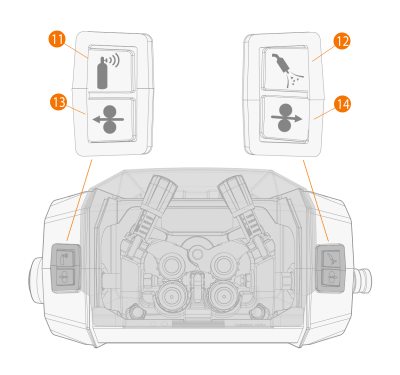

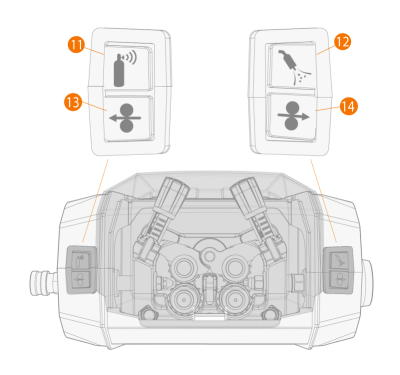

R500 Wire Feeder EUR/EUR+, arriba
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
11.
|
Botón de prueba de gas |
|
12.
|
Botón de soplado de aire (utilizable en R500 Wire Feeder EUR+ solamente) |
|
13.
|
Botón de retroceso de alambre |
>> Hace retroceder al alambre de relleno (con el arco apagado)
|
14.
|
Botón de avance de alambre |
>> Hace avanzar al alambre de relleno (con el arco apagado).
